পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের একটি মূল অন্তরক উপাদান হিসাবে, এই পণ্যটি বিশ্বব্যাপী বিভিন্ন উচ্চ-ভোল্টেজ পাওয়ার পরিস্থিতিতে ব্যাপকভাবে গৃহীত হয়, হাজার হাজার ইউটিলিটি এবং শিল্প অবকাঠামো প্রকল্পে প্রমাণিত কর্মক্ষমতা সহ। 45kV–220kV হাই ভোল্টেজ ইনসুলেটর বৈদ্যুতিক নিরোধক এবং যান্ত্রিক লোড-বিয়ারিংয়ের দ্বৈত মূল কার্য সম্পাদন করে, উচ্চ-ভোল্টেজ সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করার জন্য একটি অপরিহার্য উপাদান হিসাবে পরিবেশন করে।
45kV, 72.5kV, 110kV এবং 220kV হাই-ভোল্টেজ ওভারহেড ট্রান্সমিশন লাইনে, ইনসুলেটর লাইভ কন্ডাক্টর এবং ট্রান্সমিশন টাওয়ারের মধ্যে মূল নিরোধক বাধা হিসাবে কাজ করে। এটি ব্যাপকভাবে সাসপেনশন এবং স্ট্রেন টাওয়ারে প্রয়োগ করা হয়, আর্থ লিকেজ এবং ফেজ-টু-ফেজ ফ্ল্যাশওভার রোধ করতে আর্থযুক্ত টাওয়ার থেকে লাইভ কন্ডাক্টরকে কার্যকরভাবে বিচ্ছিন্ন করে। ইতিমধ্যে, এটি স্থিরভাবে যান্ত্রিক লোড যেমন কন্ডাকটর স্ব-ওজন, বরফের আবরণ এবং বায়ু শক্তি সহ্য করে, সমভূমি, পার্বত্য অঞ্চল এবং উচ্চ বজ্রপাতের ঘনত্ব সহ অঞ্চলগুলি সহ জটিল ক্ষেত্রের ইনস্টলেশন পরিবেশে সম্পূর্ণরূপে অভিযোজিত হয়।
110kV–220kV আউটডোর হাই-ভোল্টেজ সাবস্টেশন এবং পাওয়ার প্ল্যান্ট স্টেপ-আপ স্টেশনগুলিতে, ইনসুলেটরটি উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্নকারী, সার্কিট ব্রেকার, বাসবার পোস্ট এবং ট্রান্সফরমার বুশিংয়ের মতো সরঞ্জামগুলির সাথে ব্যাপকভাবে ব্যবহৃত হয়। একটি পোস্ট ইনসুলেশন এবং কন্ডাক্টর সমর্থন উপাদান হিসাবে, এটি উচ্চ-ভোল্টেজ লাইভ পার্টস এবং ইস্পাত কাঠামো বা সুইচগিয়ার ক্যাবিনেটের মধ্যে একটি নিরাপদ নিরোধক ছাড়পত্র বজায় রাখে, ওভারভোল্টেজের কারণে ফ্ল্যাশওভার দুর্ঘটনা প্রতিরোধ করে এবং সাবস্টেশন সরঞ্জামগুলির স্থিতিশীল অপারেশন নিশ্চিত করে।
ফটোভোলটাইক, বায়ু শক্তি এবং অন্যান্য পুনর্নবীকরণযোগ্য শক্তি স্টেপ-আপ স্টেশনগুলিতে, ইনসুলেটরটি স্টেপ-আপ ট্রান্সফরমার আউটগোয়িং লাইন, উচ্চ-ভোল্টেজ বাসবার কাঠামো এবং গ্রিড সংযোগ উপসাগরগুলিতে ইনস্টল করা হয়। এটি পুনর্নবীকরণযোগ্য বিদ্যুৎ উৎপাদন থেকে ভোল্টেজের ওঠানামা এবং তাত্ক্ষণিক ওভারভোল্টেজ প্রভাব সহ্য করে, উচ্চ-ভোল্টেজ পুনর্নবীকরণযোগ্য শক্তি গ্রিড-সংযুক্ত সিস্টেমগুলির জন্য নির্ভরযোগ্য নিরোধক সুরক্ষা প্রদান করে।
ধাতুবিদ্যা, রাসায়নিক এবং শহুরে রেল ট্রানজিট সুবিধার মতো বৃহৎ শিল্প সুবিধাগুলির স্ব-নির্মিত উচ্চ-ভোল্টেজ বিতরণ ব্যবস্থায়, ইন্সুলেটর শিল্প ধুলো, লবণ স্প্রে এবং ক্ষয়কারী গ্যাসের সাথে কঠোর পরিবেশের সাথে খাপ খায়। এটি উচ্চ-ভোল্টেজ ডিস্ট্রিবিউশন ডিভাইস, ইনডোর এবং আউটডোর স্ট্রাকচার এবং সরঞ্জাম লিডগুলির নিরোধক সুরক্ষার জন্য ব্যবহৃত হয়, শিল্প এবং খনির উদ্যোগে অবিচ্ছিন্ন উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাইয়ের জন্য নিরোধক প্রয়োজনীয়তা পূরণ করে।
শিল্প-নেতৃস্থানীয় উপাদান প্রযুক্তির দ্বারা সমর্থিত এবং IEC 60383 আন্তর্জাতিক মানগুলির সাথে সম্পূর্ণরূপে অনুগত, 45kV–220kV উচ্চ ভোল্টেজ ইনসুলেটর বিশ্বব্যাপী পাওয়ার অবকাঠামো প্রকল্পগুলির জন্য ছয়টি মূল সুবিধা প্রদান করে।
একটি বৈজ্ঞানিকভাবে ডিজাইন করা ক্রিপেজ দূরত্বের সাথে, অন্তরকটি উচ্চ-কার্যক্ষমতার অন্তরক মিডিয়া (চিনামাটির বাসন, গ্লাস, সিলিকন রাবার কম্পোজিট) গ্রহণ করে চমৎকার ভোল্টেজ সহ্য করার ক্ষমতা সহ। এটি ক্রমাগত রেটযুক্ত উচ্চ ভোল্টেজ, সেইসাথে বজ্রপাত এবং সুইচিং ওভারভোল্টেজ প্রভাব সহ্য করতে পারে। উচ্চ পৃষ্ঠের ফ্ল্যাশওভার ভোল্টেজ এবং ভাঙ্গন এবং ফুটো হওয়ার কম ঝুঁকি নিয়ে গর্ব করে, এটি দৃঢ়ভাবে উচ্চ-ভোল্টেজ সিস্টেমের নিরোধক সুরক্ষাকে রক্ষা করে।
নির্ভুল কাঠামোগত নকশা এবং কঠোর যান্ত্রিক শক্তি পরীক্ষার সাথে, উচ্চ ভোল্টেজ অন্তরক চমৎকার প্রসার্য, নমন এবং উল্টে যাওয়া প্রতিরোধ প্রদর্শন করে। এটি কন্ডাকটর স্ব-ওজন, বাতাস, তুষার, বরফের আবরণ এবং ভূমিকম্প সহ বাহ্যিক লোডগুলি অবিচ্ছিন্নভাবে সহ্য করতে পারে এবং ফ্র্যাকচার বা বিকৃতির ঝুঁকিপূর্ণ নয়। এটি দীর্ঘ-স্প্যানের উচ্চ-ভোল্টেজ লাইন এবং সাবস্টেশন সরঞ্জামগুলির নির্দিষ্ট ইনস্টলেশনের জন্য কঠোর প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করে।
অন্তরক উচ্চতর পৃষ্ঠ হাইড্রোফোবিসিটি এবং অসামান্য বার্ধক্য প্রতিরোধের বৈশিষ্ট্যযুক্ত। এটি -40°C থেকে +60°C, তীব্র UV বিকিরণ, লবণের স্প্রে, বালির ক্ষয় এবং শিল্প রাসায়নিক ক্ষয় পর্যন্ত চরম তাপমাত্রা সহ্য করতে পারে। এটি উচ্চ-উচ্চতা, উপকূলীয় এবং ভারী দূষিত এলাকায় স্থিতিশীল নিরোধক কর্মক্ষমতা বজায় রাখে, যা দূষণের ফ্ল্যাশওভারের ঝুঁকি হ্রাস করে।
চীনামাটির বাসন, গ্লাস বা যৌগিক উপকরণ দিয়েই তৈরি হোক না কেন, অন্তরক একটি সীলমোহরযুক্ত উত্পাদন প্রক্রিয়া গ্রহণ করে একটি কমপ্যাক্ট অভ্যন্তরীণ কাঠামো বায়ু ফাঁক মুক্ত, আর্দ্রতা প্রবেশ এবং কর্মক্ষমতা হ্রাস এড়ায়। মূল উপাদানগুলিকে ক্ষয়-বিরোধী প্রযুক্তি দিয়ে চিকিত্সা করা হয়, ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে বহিরঙ্গন পরিবেশে 15-30 বছরের পরিষেবা জীবন সরবরাহ করে।
স্ট্যান্ডার্ডাইজড স্পেসিফিকেশন সমন্বিত, ইনসুলেটরটি প্রচলিত লাইন ফিটিং এবং পরিপক্ক ইনস্টলেশন প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ, যা সাইটে সরল এবং দক্ষভাবে বিচ্ছিন্নকরণ এবং প্রতিস্থাপন সক্ষম করে। এটির একটি দীর্ঘ রক্ষণাবেক্ষণ-মুক্ত চক্র রয়েছে, যা দৈনিক অপারেশনের সময় ঘন ঘন পরিষ্কার এবং নিয়মিত পরিদর্শন দূর করে এবং উচ্চ-ভোল্টেজ লাইন এবং সাবস্টেশনগুলির অপারেশন এবং রক্ষণাবেক্ষণের জন্য শ্রম এবং উপাদান খরচ উল্লেখযোগ্যভাবে হ্রাস করে।
45kV থেকে 220kV পর্যন্ত সম্পূর্ণ ভোল্টেজ পরিসীমা কভার করে, ইনসুলেটরটি সাসপেনশন, স্ট্রেন, পোস্ট এবং ওয়াল-থ্রু অ্যাপ্লিকেশন সহ বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা পূরণ করে। এটি বিভিন্ন উচ্চ-ভোল্টেজ সরঞ্জাম যেমন উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্নকারী, সার্জ অ্যারেস্টার এবং ট্রান্সফরমারের সাথে পুরোপুরি মিলিত হতে পারে, যা ট্রান্সমিশন লাইন, সাবস্টেশন এবং শিল্প বিতরণ ব্যবস্থা সহ বিস্তৃত উচ্চ-ভোল্টেজ পরিস্থিতির সাথে খাপ খাইয়ে নিতে পারে।
পাওয়ার গ্রিড অপারেটর, পুনর্নবীকরণযোগ্য শক্তি প্রকল্প বিকাশকারী এবং বৃহৎ শিল্পের শেষ ব্যবহারকারীদের জন্য, 45kV–220kV উচ্চ ভোল্টেজ ইনসুলেটর সিস্টেমের স্থিতিশীলতা বাড়াতে, অপারেশনাল ঝুঁকি কমাতে এবং সামগ্রিক জীবনচক্রের খরচ অপ্টিমাইজ করার জন্য একটি নির্ভরযোগ্য এবং দীর্ঘস্থায়ী সমাধান।
|

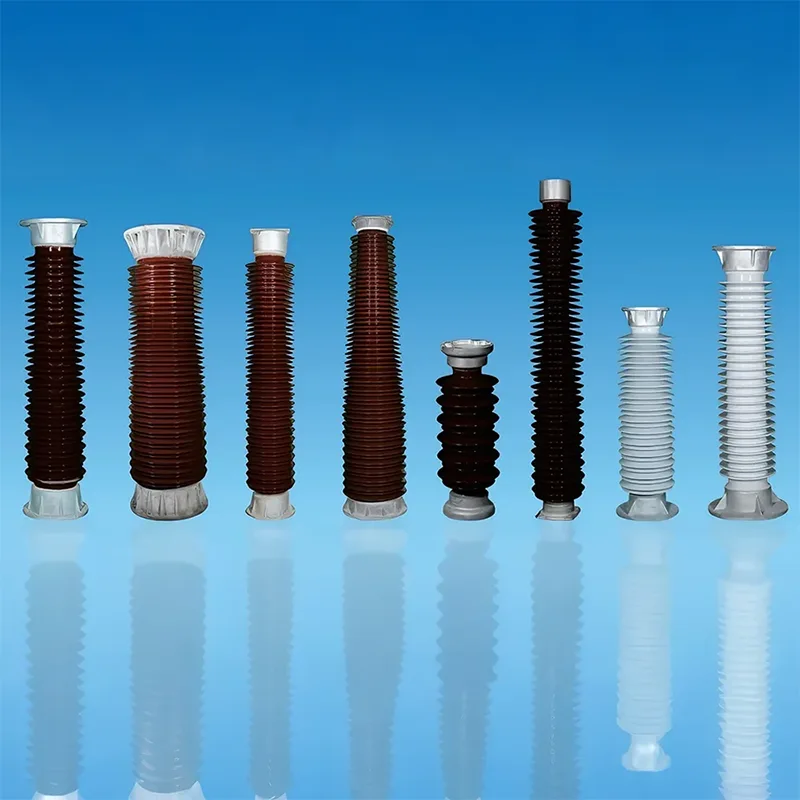

10-550kV চীনামাটির বাসন পোস্ট ইনসুলেটর |
|||||||||
|
নতুন পণ্য মডেল |
রেফারেন্স পুরানো মডেল |
ভোল্টেজ ক্লাস (kV) |
নমন লোড |
টর্সিনাল লোড |
নামমাত্র ক্রিপেজ দূরত্ব (মিমি) |
সামগ্রিক উচ্চতা (মিমি) |
উপরের মাউন্টিং হোলের মাত্রা n1-d1-a1 |
নিম্ন মাউন্টিং হোলের মাত্রা n2-d2-a2 |
ওজন কেজি |
|
নতুন মান নং |
পুরানো মান |
সিস্টেম ভোল্টেজ |
ক্যান্টিলিভার |
টর্শন |
ফুটো |
উচ্চতা |
শীর্ষ বল্টু |
বটম বল্টু |
ওজন |
|
C12.5-95-440 |
ZSW-12/12.5-4 |
10 |
12.5 |
6 |
440 |
255 |
4-M12-Φ76 |
4-14-140 |
9 |
|
C12.5-125-744 |
ZSW-24/12.5-4 |
20 |
12.5 |
6 |
744 |
350 |
4-M12-φ140 |
4-18-φ210 |
14 |
|
C60-150-744 |
ZSW-24/60-4 |
20 |
60 |
10 |
600 |
440 |
6-φ18-φ250 |
6-φ18-φ250 |
46 |
|
C12.5-250-1620 |
ZSW-40.5/12.5-4 |
35 |
12.5 |
4 |
1620 |
560 |
4-M16-Φ127 |
4-M16-Φ127 |
29 |
|
C70-250-1620 |
ZSW-40.5/70-4 |
35 |
70 |
25 |
1620 |
600 |
8-Φ20-Φ275 |
8-Φ20-Φ275 |
90 |
|
C12.5-325-2260 |
ZSW-72.5/12.5-4 |
66 |
12.5 |
4 |
2260 |
770 |
4-M16-φ127 |
4-M16-φ127 |
50 |
|
C120-325-2100 |
ZSW-72.5/120-3 |
66 |
120 |
60 |
2100 |
700 |
8-Φ18-φ325 |
8-Φ18-φ325 |
153 |
|
C6-550-3150 |
ZSW-126/6-3 |
110 |
6 |
4 |
3150 |
1220 |
4-M16-φ127 |
4-M16-φ127 |
57 |
|
C8-550-3150 |
ZSW-126/8-3 |
110 |
8 |
4 |
3150 |
1220 |
4-M16-Φ127 |
4-M16-Φ127 |
60 |
|
C12.5-550-3150 |
ZSW-126/12.5-3 |
110 |
12.5 |
6 |
3150 |
1220 |
4-M16-4127 |
8-18-254 |
80 |
|
C12.5-550-3910 |
ZSW-126/12.5-4 |
110 |
12.5 |
6 |
3910 |
1220 |
4-M16-Φ127 |
8-φ18-φ254 |
90 |
|
C16-550-3910 |
ZSW-126/16-4 |
110 |
16 |
6 |
3910 |
1220 |
4-M16-Φ127 |
8-φ18-Φ254 |
96 |
|
C40-650-4495 |
ZSW-145/40-4 |
132 |
40 |
10 |
4495 |
1500 |
8-φ18-φ325 |
8-φ18-325 |
243 |
|
C36-750-5270 |
ZSW-170/36-4 |
167 |
36 |
15 |
5270 |
1700 |
8-φ18-φ275 |
8-Φ18-325 |
258 |
|
C8-1050-7820 |
ZSW-252/8-4 |
220 |
8 |
4 |
7820 |
2400 |
4-M16-Φ127 |
8-φ18-φ250 |
178 |
|
C12.5-1050-7812 |
ZSW-252/12.5-4 |
220 |
12.5 |
6 |
7820 |
2300 |
4-M16-Φ127 |
8-18-4254 |
218 |
|
C40-1050-7800 |
ZSW-252/40-4 |
220 |
40 |
20 |
7820 |
2300 |
8-18-4300 |
8-φ18-4356 |
430 |
|
C4-1175-7500 |
ZSW-252/4-3 |
220 |
4 |
3 |
7500 |
2650 |
4-M16-Φ127 |
4-18-φ225 |
145 |
|
C4-1175-9300 |
ZSW-252/4-4 |
220 |
4 |
3 |
9300 |
2650 |
4-M16-Φ127 |
4-Φ18-Φ225 |
175 |
|
C6-1175-7500 |
ZSW-252/6-3 |
220 |
6 |
3 |
7500 |
2650 |
4-M16-Φ127 |
8-Φ18-Φ254 |
171 |
|
C6-1175-9300 |
ZSW-252/6-4 |
220 |
6 |
3 |
9300 |
2650 |
4-M16-Φ127 |
8-Φ18-Φ254 |
192 |
|
C8-1175-7595 |
ZSW-252/8-3 |
220 |
8 |
6 |
7595 |
2650 |
4-M12-Φ140 |
4-φ18-φ250 |
207 |
|
C12.5-1175-9300 |
ZSW-252/12.5-4 |
220 |
12.5 |
8 |
9300 |
2650 |
4-M16-Φ127 |
8-Φ18-Φ254 |
283 |
|
C30-1175-9300 |
ZSW-252/30-4 |
220 |
30 |
15 |
9300 |
2650 |
8-φ18-φ300 |
8-φ18-φ356 |
420 |
|
C12.5-1550-11200 |
ZSW-363/12.5-4 |
330 |
12.5 |
10 |
11260 |
3350 |
8-Φ18-Φ254 |
8-φ18-4325 |
414 |
|
C16-1550-11260 |
ZSW-363/16-4 |
330 |
16 |
10 |
11260 |
3350 |
8-φ18-φ225 |
8-φ18-φ356 |
446 |
|
C20-1550-11260 |
ZSW-363/20-4 |
330 |
20 |
12 |
11260 |
3500 |
8-φ18-φ225 |
8-φ18-φ356 |
508 |
|
C12.5-1950-17050 |
ZSW-550/12.5-4 |
500 |
12.5 |
10 |
17050 |
4400 |
4-Φ18-φ225 |
8-φ18-φ325 |
821 |
|
C16-1950-17050 |
ZSW-550/16-4 |
500 |
16 |
8 |
17050 |
4400 |
4-Φ18-Φ225 |
8-Φ18-φ356 |
633 |
|
C10-1950-13750 |
ZSW-550/10-3 |
500 |
10 |
4 |
13750 |
4700 |
4- φ18- 中225 |
8-φ18-φ300 |
511 |
|
C16-2100-17050 |
ZSW-550/16-4 |
500 |
16 |
10 |
17050 |
4700 |
4-Φ18-φ254 |
8-φ18-Φ325 |
774 |
