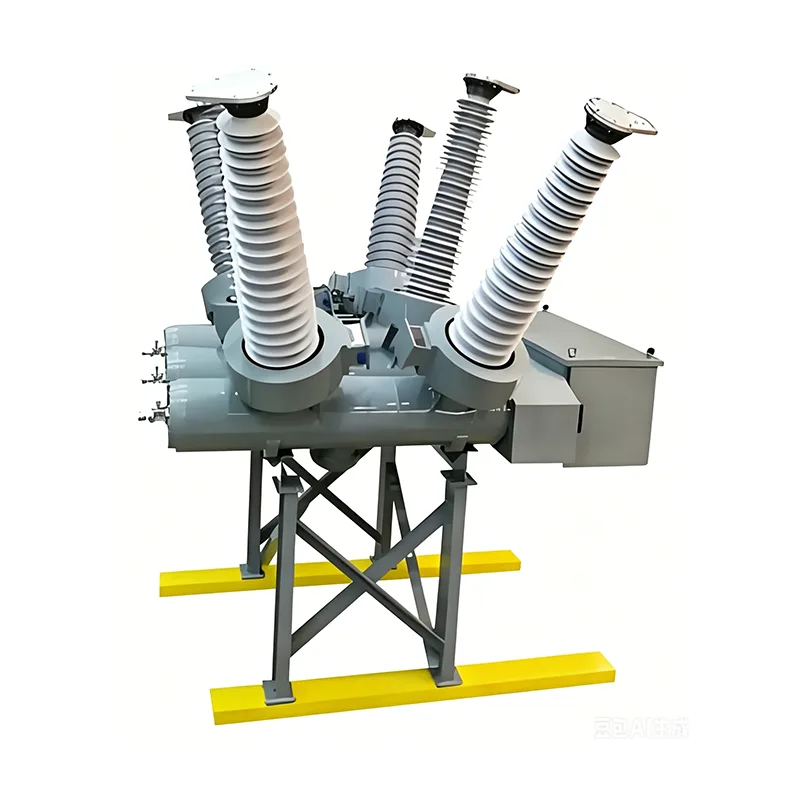

উচ্চ ভোল্টেজ সার্কিট ব্রেকার

ডেড-ট্যাঙ্ক SF₆ গ্যাস সার্কিট ব্রেকারগুলি পরিপক্ক, মাঝারি এবং উচ্চ ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে গৃহীত কোর হাই ভোল্টেজ সার্কিট ব্রেকার, পাওয়ার গ্রিডগুলির নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করার জন্য গুরুত্বপূর্ণ সরঞ্জাম হিসাবে কাজ করে।

বহিরঙ্গন পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন প্রকল্পগুলির জন্য মূলধারার উচ্চ ভোল্টেজ সার্কিট ব্রেকার হিসাবে, এটি 40.5kV থেকে 245kV পর্যন্ত একটি রেটেড ভোল্টেজ পরিসীমা, 25kA থেকে 63kA এর একটি শর্ট-সার্কিট ব্রেকিং কারেন্ট রেঞ্জ এবং 1600A থেকে 4000A রেট করা বর্তমান পরিসর কভার করে। এর ব্যাপক পরামিতি পরিসর আঞ্চলিক বিতরণ নেটওয়ার্ক থেকে ব্যাকবোন পাওয়ার গ্রিড পর্যন্ত বিভিন্ন অপারেশনাল প্রয়োজনীয়তা পূরণ করে।

IEC এবং ANSI আন্তর্জাতিক মানের সাথে কঠোরভাবে প্রকৌশলী এবং নির্মিত, এই উচ্চ ভোল্টেজ সার্কিট ব্রেকারটি ডাইইলেক্ট্রিক নিরোধক কর্মক্ষমতা, ব্রেকিং ক্ষমতা এবং যান্ত্রিক সহনশীলতা সহ মূল সূচকগুলিতে আন্তর্জাতিকভাবে উন্নত স্তরে পৌঁছেছে, যা এটিকে পাওয়ার গ্রিড নির্মাণ এবং আপগ্রেডিং প্রকল্পগুলির জন্য পছন্দের সমাধান করে তুলেছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

এটি প্রধানত বহিরঙ্গন সাবস্টেশনে ডেড-ট্যাঙ্ক ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, নমনীয় তিন-ফেজ এবং একক-ফেজ কনফিগারেশন বিকল্পগুলির সাথে। এটি সাবস্টেশনগুলির স্কেল, বিন্যাস এবং গ্রিড পরিকল্পনার সাথে পুরোপুরি অভিযোজিত হতে পারে, নতুন সাবস্টেশন কমিশনিং এবং পুরানো সাবস্টেশন রিট্রোফিটিং সহ একাধিক পরিস্থিতির চাহিদা মেটাতে পারে।

এটি শহুরে বিতরণ নেটওয়ার্ক সম্প্রসারণ, শিল্প পার্ক পাওয়ার সাপ্লাই, পুনর্নবীকরণযোগ্য শক্তি পাওয়ার প্লান্ট গ্রিড সংযোগ, এবং ক্রস-আঞ্চলিক ট্রান্সমিশন লাইনের জন্য সহায়ক প্রকল্প সহ বিভিন্ন পাওয়ার ট্রান্সমিশন এবং রূপান্তর প্রকল্পের জন্য উপযুক্ত। সাবস্টেশন পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে একটি অপরিহার্য উচ্চ ভোল্টেজ সার্কিট ব্রেকার হিসাবে, এটি সার্কিট বন্ধ, খোলা এবং ত্রুটি সুরক্ষার মূল কাজগুলি গ্রহণ করে।

চমৎকার পরিবেশগত অভিযোজনযোগ্যতার সাথে, এটি কঠোর বহিরঙ্গন জলবায়ু পরিস্থিতিতে স্থিতিশীল অপারেশন বজায় রাখে, আউটডোর গ্রিড সুবিধাগুলির জন্য নির্ভরযোগ্য সার্কিট নিয়ন্ত্রণ এবং ত্রুটি বাধা প্রদান করে এবং আউটডোর উচ্চ ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য মূল সহায়ক সরঞ্জাম হিসাবে কাজ করে।

মূল সুবিধা

উচ্চতর কাস্টমাইজেশন নমনীয়তা

এটি বিশেষ অন-সাইট অপারেটিং অবস্থার (যেমন উচ্চ উচ্চতা, উচ্চ আর্দ্রতা এবং ভারী ক্ষয়কারী পরিবেশ) এবং প্রযুক্তিগত প্রয়োজনীয়তা (বিশেষ ভোল্টেজ স্তর এবং ব্রেকিং পরামিতি সহ) অনুসারে কাস্টমাইজড উত্পাদন সমর্থন করে, সঠিকভাবে বিভিন্ন প্রকল্পের ব্যক্তিগত চাহিদা মেটানো এবং ইঞ্জিনিয়ারিং দৃশ্যের সাথে সার্কিট ব্রেকারগুলির নিখুঁত মিল অর্জন করা।

অসামান্য নিরাপত্তা এবং নির্ভরযোগ্যতা

এটি একটি প্রমাণিত ডেড-ট্যাঙ্ক স্ট্রাকচারাল ডিজাইন গ্রহণ করে এবং একটি নির্ভুল যান্ত্রিক ট্রান্সমিশন সিস্টেমের সাথে সজ্জিত উচ্চ-কর্মক্ষমতা নিরোধক এবং আর্ক-নিভিং মিডিয়া হিসাবে SF₆ গ্যাস ব্যবহার করে। এই নকশা সার্কিট ব্রেকারের দীর্ঘমেয়াদী ঝামেলা-মুক্ত অপারেশন নিশ্চিত করে, যা দীর্ঘ যান্ত্রিক পরিষেবা জীবন এবং উচ্চ কর্মক্ষম স্থিতিশীলতা সমন্বিত করে, যা অপারেশন এবং রক্ষণাবেক্ষণ (O&M) খরচকে ব্যাপকভাবে হ্রাস করে।

সরলীকৃত নির্বাচন এবং দক্ষ ইনস্টলেশন

পণ্য পোর্টফোলিও ভোল্টেজ, বর্তমান এবং ব্রেকিং প্যারামিটারের সম্পূর্ণ পরিসীমা কভার করে, জটিল রূপান্তর ছাড়াই সহজ এবং সরল মডেল নির্বাচন সক্ষম করে। স্ট্যান্ডার্ডাইজড অন-সাইট ইনস্টলেশন পদ্ধতি এবং অত্যন্ত বহুমুখী আনুষাঙ্গিক দ্রুত ইনস্টলেশন এবং কমিশনিং সমর্থন করে, প্রকল্প নির্মাণ চক্রকে ছোট করে।

খরচ-কার্যকর ফুল-লাইফসাইকেল অপারেশন

এটি একটি ছোট পদচিহ্ন সহ একটি কমপ্যাক্ট কাঠামো বৈশিষ্ট্যযুক্ত, বহিরঙ্গন ইনস্টলেশনের জন্য কোনও অতিরিক্ত সুরক্ষামূলক সুবিধার প্রয়োজন নেই৷ SF₆ গ্যাস সিলিং সিস্টেম অতি-নিম্ন লিকেজ হার সরবরাহ করে, ঘন ঘন গ্যাস রিফিল করার প্রয়োজনীয়তা দূর করে। ইতিমধ্যে, অপ্টিমাইজ করা রক্ষণাবেক্ষণ পদ্ধতিগুলি উচ্চ ভোল্টেজ সার্কিট ব্রেকারের সম্পূর্ণ-জীবনচক্র অপারেটিং খরচ আরও কমিয়ে দেয়।

প্রযুক্তিগত হাইলাইট

এটি স্ব-শক্তি এবং পাফার-টাইপ নীতির সংমিশ্রণে একটি উদ্ভাবনী দ্বৈত আর্ক শেনিং ডিজাইন গ্রহণ করে, যা বুদ্ধিমত্তার সাথে বিভিন্ন শর্ট-সার্কিট বর্তমান অবস্থা অনুযায়ী অপারেটিং মোড পরিবর্তন করে, বিভিন্ন ত্রুটি পরিস্থিতিতে দ্রুত এবং নির্ভরযোগ্য বাধা নিশ্চিত করে।

উচ্চ শর্ট সার্কিট ব্রেকিং বর্তমান অবস্থা

স্ব-শক্তি আর্ক quenching প্রযুক্তি সক্রিয় করা হয়. বৈদ্যুতিক চাপ দ্বারা উত্পন্ন তাপ সম্প্রসারণ চেম্বারে SF₆ গ্যাসের দ্রুত সম্প্রসারণকে ট্রিগার করে, একটি অতি-উচ্চ-গতির বায়ুপ্রবাহ তৈরি করে যাতে তাৎক্ষণিকভাবে চাপটি নিভে যায়। শক্তিশালী ব্রেকিং ক্ষমতা সহ, এটি কার্যকরভাবে উচ্চ-বর্তমান ত্রুটিগুলিকে বিচ্ছিন্ন করতে পারে এবং গ্রিড সরঞ্জামগুলিকে ঢেউয়ের ক্ষতি থেকে রক্ষা করতে পারে।

নিম্ন শর্ট-সার্কিট ব্রেকিং বর্তমান অবস্থা

মেকানিজম পাফার-টাইপ অপারেশনে স্যুইচ করে। যান্ত্রিক সংকোচনের মাধ্যমে, কম্প্রেশন চেম্বারে SF₆ গ্যাস আর্ক রুটকে সঠিকভাবে শীতল করার জন্য একটি দিকনির্দেশক উচ্চ-চাপ জেট গঠন করে, স্থিতিশীল চাপের বিলুপ্তি অর্জন করে, আর্ক পুনরায় ইগনিশন প্রতিরোধ করে এবং হালকা-লোড ফল্ট অবস্থার অধীনে ব্রেকিং নির্ভরযোগ্যতা উন্নত করে।

ডুয়াল আর্ক কোনচিং প্রযুক্তির সম্মিলিত প্রয়োগ সার্কিট ব্রেকারকে একটি বিস্তৃত ব্রেকিং রেঞ্জ, দ্রুত প্রতিক্রিয়া এবং উচ্চতর আর্ক নির্বাপক কর্মক্ষমতা প্রদান করে। এটি পাওয়ার গ্রিডে বিভিন্ন শর্ট-সার্কিট ফল্ট নির্ভরযোগ্যভাবে পরিচালনা করতে পারে, পাওয়ার সিস্টেমের জন্য ব্যাপক নিরাপত্তা সুরক্ষা প্রদান করে।

পণ্যের পরামিতি
