উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী

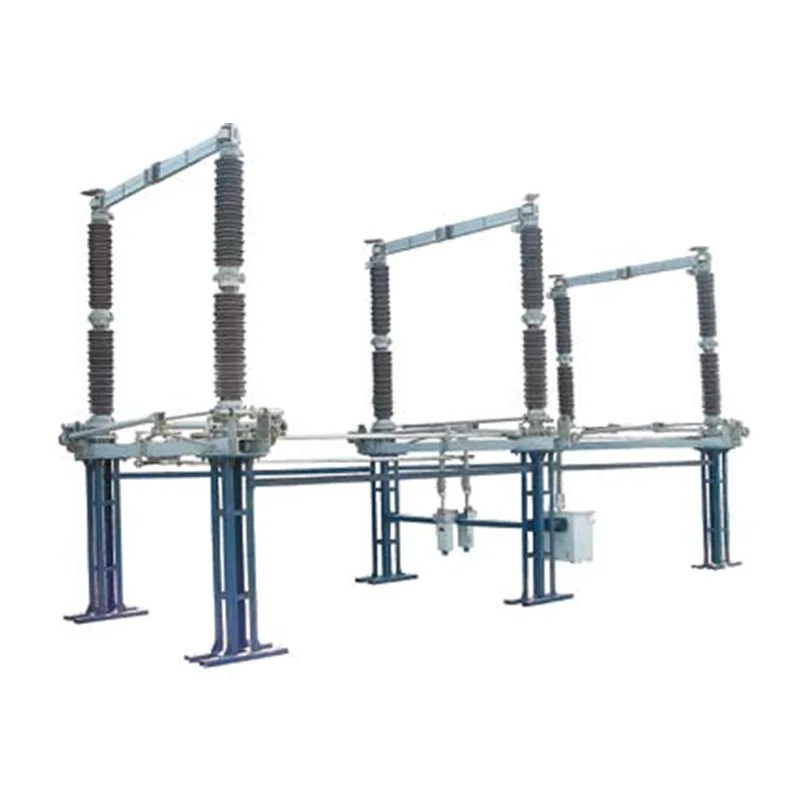

GW4 সিরিজের উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী, সম্পূর্ণ 40.5kV থেকে 252kV ভোল্টেজ পরিসরে বিস্তৃত, পাওয়ার সিস্টেমের জন্য একটি গুরুত্বপূর্ণ নিরাপত্তা উপাদান। একটি ডবল-কলামের অনুভূমিক ঘূর্ণায়মান কাঠামোর সাথে প্রকৌশলী, এটি বিশেষভাবে উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে ভোল্টেজ বিচ্ছিন্নতা, রক্ষণাবেক্ষণ সুরক্ষা নিশ্চয়তা এবং অক্জিলিয়ারী সার্কিট স্যুইচিংয়ের মূল কার্য সম্পাদনের জন্য ডিজাইন করা হয়েছে।

কোর অ্যাপ্লিকেশন দৃশ্যকল্প

এই উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী প্রধান উচ্চ-ভোল্টেজ পাওয়ার সেগমেন্ট জুড়ে মোতায়েন করা হয়েছে, বিভিন্ন অপারেশনাল প্রয়োজনীয়তার সাথে অবিকল মেলে:

1. পাওয়ার জেনারেশন এবং সাবস্টেশন কোর সার্কিট

থার্মাল, হাইড্রো, এবং নবায়নযোগ্য শক্তি পাওয়ার প্ল্যান্টের পাশাপাশি সমস্ত ভোল্টেজ স্তরের সাবস্টেশনগুলিতে ব্যাপকভাবে ইনস্টল করা ডিভাইসটি বাসবার, সার্কিট ব্রেকার, ট্রান্সফরমার এবং অন্যান্য গুরুত্বপূর্ণ সরঞ্জামগুলির জন্য একটি সুরক্ষা বাধা হিসাবে কাজ করে। এটি ডি-এনার্জাইজড সার্কিটগুলিতে একটি স্পষ্ট, দৃশ্যমান ব্রেকিং পয়েন্ট তৈরি করে, রক্ষণাবেক্ষণ কর্মীদের মধ্যে সম্পূর্ণ বৈদ্যুতিক বিচ্ছেদ নিশ্চিত করে এবং অন-লোড স্যুইচিংয়ের কারণে সৃষ্ট দুর্ঘটনা রোধ করতে লাইভ হাই-ভোল্টেজ লাইনগুলি নিশ্চিত করে। অতিরিক্ত-উচ্চ ভোল্টেজ (EHV) অ্যাপ্লিকেশনের জন্য, 126kV, 145kV, এবং 252kV মডেলগুলি বাসবার বিভাগীয়করণ এবং সার্কিট ব্রেকারগুলির ডুয়াল-সাইড সুরক্ষার জন্য ব্যবহৃত হয়, যখন 72.5kV মডেলটি আঞ্চলিক সাবস্টেশনগুলিতে লাইন স্যুইচিংয়ের জন্য অপ্টিমাইজ করা হয়।

2. ট্রান্সমিশন ও ডিস্ট্রিবিউশন লাইন এবং নবায়নযোগ্য শক্তি সুবিধা

দীর্ঘ-দূরত্বের উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনে, যন্ত্রটি লাইন রক্ষণাবেক্ষণ বিচ্ছিন্নতা এবং ভোল্টেজ ট্রান্সফরমার এবং সার্জ অ্যারেস্টারের স্যুইচিং পরিচালনা করে, 10 কিলোমিটারের মধ্যে ওভারহেড লাইনের নো-লোড কারেন্টকে বাধা দেওয়ার জন্য অপ্টিমাইজ করা কর্মক্ষমতা সহ। বায়ু, ফটোভোলটাইক, এবং অন্যান্য পুনর্নবীকরণযোগ্য শক্তির সাইটগুলির জন্য, 40.5kV এবং 72.5kV মডেলগুলি DC-পার্শ্বের বিচ্ছিন্নতা এবং কম্বাইনার বক্স সুরক্ষা সমর্থন করে, কঠোর বহিরঙ্গন পরিবেশ সহ্য করার জন্য একটি উন্নত জারা-বিরোধী নকশা বৈশিষ্ট্যযুক্ত। 252kV মডেলটি বড় আকারের পুনর্নবীকরণযোগ্য শক্তি ঘাঁটির EHV গ্রিড সংযোগের প্রয়োজনীয়তা পূরণ করে, একটি ডি-এনার্জাইজড সিস্টেম পুনর্বিন্যাস সক্ষম করে।

3. শিল্প ও বিশেষ উচ্চ-ভোল্টেজ সিস্টেম

ধাতুবিদ্যা এবং রাসায়নিক উদ্ভিদের মতো বড় আকারের শিল্প সুবিধাগুলির উচ্চ-ভোল্টেজ বিতরণ ব্যবস্থায়, ডিভাইসটি জটিল শিল্প পরিবেশের জন্য তৈরি দূষণ এবং কম্পন প্রতিরোধের সাথে ওয়ার্কশপের উচ্চ-ভোল্টেজ সরঞ্জামগুলির জন্য রক্ষণাবেক্ষণ বিচ্ছিন্নতা এবং সার্কিট সুইচিং সরবরাহ করে। এটি চাহিদা অনুযায়ী আর্থিং সুইচ দিয়ে সজ্জিত করা যেতে পারে; রেলওয়ে ট্র্যাকশন পাওয়ার সাপ্লাই এবং শহুরে রেল ট্রানজিট সহ বিশেষ উচ্চ-ভোল্টেজ সিস্টেমে, একটি যান্ত্রিক ইন্টারলকিং ডিভাইস আর্থিং সুইচ এবং প্রধান সংযোগ বিচ্ছিন্নকারীর মধ্যে সঠিক অপারেটিং ক্রম প্রয়োগ করে, অবশিষ্ট সরঞ্জামের চার্জ নষ্ট করে এবং অপারেশনাল নিরাপত্তাকে সর্বাধিক করে।

4. চরম পরিবেশ এবং কাস্টম কনফিগারেশন পরিস্থিতি

ডিভাইসটি -40°C থেকে +40°C পর্যন্ত চরম তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করে, 34m/s প্রবল বাতাস এবং 10mm বরফের আবরণ সহ্য করে, এবং সমুদ্রপৃষ্ঠ থেকে 4000m পর্যন্ত উচ্চ-উচ্চতা অঞ্চলে এবং ভারী দূষণ অঞ্চলে অভিযোজিত হয়৷ ডাবল-বাসবার সিস্টেমে, এটি গ্রিড অপারেশন কাঠামোকে অপ্টিমাইজ করতে অপারেটিং লাইনের ডি-এনার্জাইজড সুইচিং সমর্থন করে। নির্বাচিত মডেলগুলি বৈদ্যুতিক ক্ষেত্রের বন্টন উন্নত করতে এবং রেডিও হস্তক্ষেপ কমাতে গ্রেডিং রিং এবং শিল্ডিং কভারের সাথে লাগানো হয়, যা তাদের উচ্চ-ভোল্টেজ সার্কিট সমর্থনকারী নির্ভুল যন্ত্রগুলির জন্য উপযুক্ত করে তোলে।

মূল সুবিধা

শিল্প-নেতৃস্থানীয় স্ট্রাকচারাল অপ্টিমাইজেশান এবং উপাদান আপগ্রেডের উপর নির্মিত, GW4 সিরিজ ছয়টি মূল সুবিধা প্রদান করে যা উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমের নির্ভরযোগ্যতা, নিরাপত্তা এবং অপারেশনাল দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে।

1. শিল্প-প্রধান নিরাপত্তা বিচ্ছিন্নতা, গ্লোবাল স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ

একটি ডাবল-কলাম উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্নকারী হিসাবে, এর একক-ব্রেক নকশা এবং অনুভূমিক ঘূর্ণন প্রক্রিয়া খোলার পরে একটি স্থিতিশীল নিরোধক ফাঁক তৈরি করে। আর্থিং সুইচ এবং প্রধান সংযোগ বিচ্ছিন্নকারীর মধ্যে যান্ত্রিক ইন্টারলক বাধ্যতামূলক অপারেটিং সিকোয়েন্সগুলি প্রয়োগ করে, ভুল অপারেশনের কাঠামোগত ঝুঁকি দূর করে। পরিচিতিগুলি একটি ছোট মেক-ব্রেক ঘর্ষণ স্ট্রোক এবং কম অপারেটিং শক্তি সহ একটি তামার প্লেট নমন প্রক্রিয়া গ্রহণ করে। উন্মুক্ত ইস্পাত অংশগুলিকে হট-ডিপ গ্যালভানাইজিং দিয়ে চিকিত্সা করা হয়, দীর্ঘমেয়াদী আউটডোর পরিষেবার পরে একটি স্পষ্ট ব্রেকিং পয়েন্ট বজায় রাখা, নির্ভরযোগ্য বিচ্ছিন্নতা এবং চাপ-মুক্ত অপারেশনের মূল প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করে এবং IEC 62271-102 আন্তর্জাতিক মান মেনে চলে।

2. নিরবচ্ছিন্ন অপারেশনের জন্য উচ্চতর পরিবাহিতা এবং তাপীয় স্থিতিশীলতা

পরিবাহী রডটি উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ প্রোফাইল দিয়ে তৈরি, এতে হালকা ওজন এবং একটি বড় তাপ অপচয় ক্ষেত্র রয়েছে। একটি তামার বিনুনিযুক্ত তারের নমনীয় সংযোগ কাঠামোর সাথে মিলিত, এটি আউটলেট সিট এবং পরিবাহী রডের মধ্যে আঁটসাঁট যোগাযোগ নিশ্চিত করে, প্রধান সার্কিটের প্রতিরোধকে উল্লেখযোগ্যভাবে হ্রাস করে এবং অপারেশন চলাকালীন অতিরিক্ত গরম হওয়া এড়ায়। কন্টাক্ট টুকরা বাহ্যিক চাপ স্টেইনলেস স্টীল স্প্রিং ব্যবহার করে, স্থিতিশীল বল মান এবং মরিচা প্রতিরোধের সঙ্গে, পরিবাহিতা প্রভাবিত থেকে বসন্ত shunting প্রতিরোধ. এটি 1250A থেকে 6300A পর্যন্ত সম্পূর্ণ ভোল্টেজ পরিসীমা জুড়ে রেট করা স্রোতকে নিরাপদে সমর্থন করে, দীর্ঘমেয়াদী নির্ভরযোগ্য কারেন্ট বহন নিশ্চিত করে।

3. দীর্ঘমেয়াদী বহিরঙ্গন পরিষেবার জন্য চমৎকার জারা প্রতিরোধের

আউটডোর অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা, ডিভাইসের ট্রান্সমিশন অংশগুলি স্টেইনলেস স্টীল পিন এবং কম্পোজিট বুশিংয়ের মতো ক্ষয়-প্রতিরোধী সংযোগকারীগুলিকে গ্রহণ করে, বৃষ্টি, তুষার, লবণের স্প্রে এবং শিল্প ধুলো থেকে কার্যকরভাবে ক্ষয় প্রতিরোধ করার জন্য হট-ডিপ গ্যালভানাইজিং ট্রিটমেন্ট সহ সমস্ত ধাতব উপাদান। উন্নত তামা-তামা বা স্টেইনলেস স্টীল-তামার ম্যাচিং শ্যাফ্ট গর্ত কাঠামো সম্পূর্ণরূপে বহিরঙ্গন উচ্চ-ভোল্টেজ সরঞ্জামের সাধারণ জব্দ সমস্যা সমাধান করে। 3000 টিরও বেশি অপারেশনের যান্ত্রিক জীবনের সাথে, এটি দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত অপারেশন অর্জন করে, যা অপারেশন এবং রক্ষণাবেক্ষণ (O&M) খরচগুলিকে ব্যাপকভাবে হ্রাস করে।

4. নমনীয় ইনস্টলেশনের জন্য কমপ্যাক্ট মডুলার ডিজাইন

মডুলার ডিজাইন উচ্চ স্ট্রাকচারাল স্থিতিশীলতা প্রদান করে, আর্থিং সুইচগুলি যেগুলি বেসের উভয় পাশে ইনস্টল করা যেতে পারে, বিভিন্ন সুরক্ষা প্রয়োজনীয়তা মেটাতে একক-আর্থিং এবং ডাবল-আর্থিং উভয় কনফিগারেশনকে সমর্থন করে। এর প্রমিত মাউন্টিং হোল ডিজাইন সাইটের নির্মাণকে সহজ করে, এবং সুবিধাজনক নমনীয় বাসবার সংযোগের জন্য টার্মিনালটি অবাধে 90° ঘোরানো যেতে পারে। এটি কেন্দ্রীভূত সাবস্টেশন লেআউট এবং বিকেন্দ্রীভূত বহিরঙ্গন লাইন ইনস্টলেশন উভয়ের জন্য নমনীয়ভাবে অভিযোজিত।

5. কঠোর অপারেটিং অবস্থার জন্য বর্ধিত প্রতিরোধ ক্ষমতা

ডিভাইসটিতে 31.5kA থেকে 63kA এর একটি রেট করা স্বল্প-সময়ের কারেন্ট এবং 80kA থেকে 160kA কারেন্ট সহ্য করার একটি রেটেড পিক রয়েছে, উচ্চ-ভোল্টেজ সার্কিটে চরম শর্ট-সার্কিট শক সহ্য করে। ইনসুলেটরের সর্বোচ্চ নির্দিষ্ট ক্রিপেজ দূরত্ব 31mm/kV, চতুর্থ শ্রেণীর দূষণ ডিগ্রির প্রয়োজনীয়তা পূরণ করে এবং ভারী দূষিত এলাকায় চমৎকার নিরোধক কর্মক্ষমতা বজায় রাখে। এটিতে ভূমিকম্প প্রতিরোধের (অনুভূমিক ত্বরণ 0.25g) এবং শক্তিশালী বায়ু প্রতিরোধের বৈশিষ্ট্য রয়েছে, চরম আবহাওয়ার পরিস্থিতিতে অক্ষত বিচ্ছিন্নতা ফাংশন এবং কাঠামোগত অখণ্ডতা নিশ্চিত করে, সমস্ত আবহাওয়া সুরক্ষা প্রদান করে।

6. সরলীকৃত রক্ষণাবেক্ষণ এবং নিয়ন্ত্রণযোগ্য জীবনচক্র খরচ

পরিচিতি এবং পরিবাহী রড সহজ disassembly এবং প্রতিস্থাপন জন্য মডুলার সমাবেশ গ্রহণ; বিয়ারিং হাউজিং একটি জলরোধী কাঠামো এবং একটি তেল ইনজেকশন ছিদ্র দিয়ে সজ্জিত, জটিল সরঞ্জাম ছাড়াই রুটিন রক্ষণাবেক্ষণ সক্ষম করে। প্রথাগত উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্নকারীর সাথে তুলনা করে, এর স্ব-শক্তিযুক্ত যোগাযোগ কাঠামো অপারেশন চলাকালীন ধ্রুবক যোগাযোগের চাপ নিশ্চিত করে, ঘন ঘন সমন্বয়ের প্রয়োজনীয়তা দূর করে। রক্ষণাবেক্ষণ-মুক্ত নকশা ধারণার সাথে মিলিত, এটি রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি উল্লেখযোগ্যভাবে হ্রাস করে, O&M কাজের চাপ কমায় এবং উচ্চ-ভোল্টেজ বিতরণ সিস্টেমের ক্রমাগত অপারেশন স্থায়িত্ব উন্নত করে।

পাওয়ার সিস্টেম অপারেটর এবং শিল্প ব্যবহারকারীদের জন্য, GW4 সিরিজ উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাইয়ের নিরাপত্তা এবং নির্ভরযোগ্যতা সর্বাধিক করার সময় জীবনচক্রের খরচ কমিয়ে দেয়। আন্তর্জাতিক IEC মানগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ এবং বিভিন্ন অপারেটিং পরিবেশে প্রমাণিত, GW4 সিরিজ বিশ্বব্যাপী মিশন-গুরুত্বপূর্ণ উচ্চ-ভোল্টেজ অবকাঠামো প্রকল্পগুলির জন্য একটি বিশ্বস্ত পছন্দ।

পণ্যের পরামিতি
