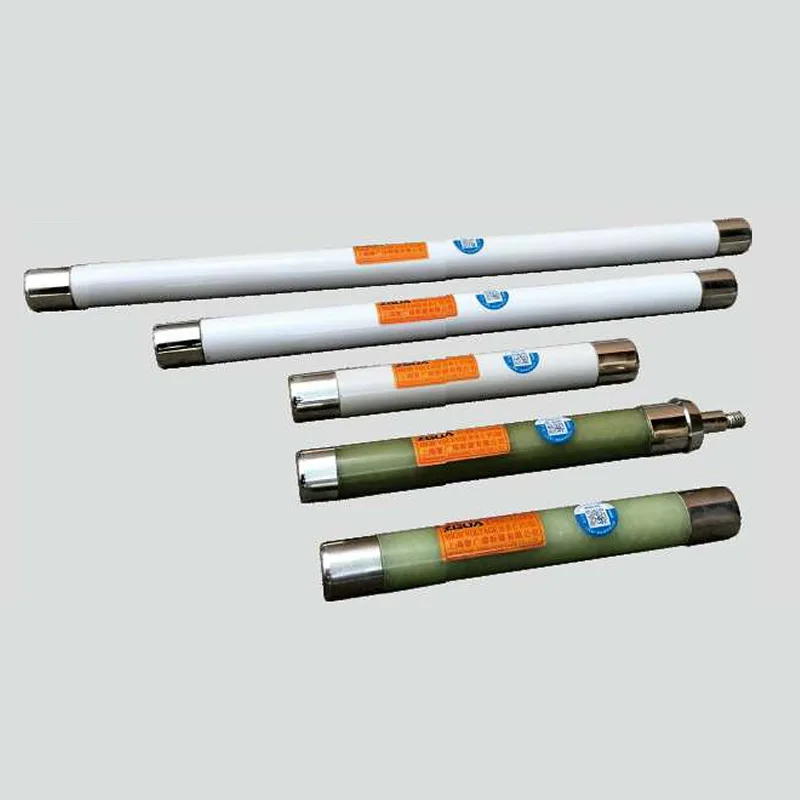

উচ্চ-ভোল্টেজ সীমা-যন্ত্র ট্রান্সফরমার সুরক্ষার জন্য বর্তমান ফিউজ

ইন্সট্রুমেন্ট ট্রান্সফরমার সুরক্ষার জন্য উচ্চ-ভোল্টেজ সীমা-কারেন্ট ফিউজ হল পাওয়ার সিস্টেমে ভোল্টেজ ট্রান্সফরমার (PTs) এর জন্য মূল প্রতিরক্ষামূলক উপাদান। সুনির্দিষ্ট সুরক্ষা কার্যকারিতা এবং নির্ভরযোগ্য ব্রেকিং ক্ষমতার বৈশিষ্ট্যযুক্ত, এগুলি 66kV পর্যন্ত পাওয়ার গ্রিডে ব্যাপকভাবে ব্যবহৃত হয়, ভোল্টেজ ট্রান্সফরমারগুলির নিরাপদ অপারেশন এবং স্থিতিশীল গ্রিড কর্মক্ষমতা নিশ্চিত করার জন্য প্রয়োজনীয় সরঞ্জাম হিসাবে পরিবেশন করে। নীচে তাদের প্রধান প্রয়োগের পরিস্থিতি এবং অসামান্য কর্মক্ষমতা সুবিধাগুলি রয়েছে, যা তাদের প্রযুক্তিগত শক্তি এবং আধুনিক শক্তি অবকাঠামোতে ব্যবহারিক মান সম্পূর্ণরূপে প্রতিফলিত করে।

কী স্থাপনার পরিস্থিতি

এই পেশাদার প্রতিরক্ষামূলক ডিভাইসগুলি বিভিন্ন পাওয়ার সিস্টেম অ্যাপ্লিকেশনগুলিতে ভোল্টেজ ট্রান্সফরমারগুলির অনন্য সুরক্ষা প্রয়োজনীয়তাগুলি পূরণ করার জন্য তৈরি করা হয়েছে:

মাঝারি এবং নিম্ন-ভোল্টেজ গ্রিডে PT-এর জন্য প্রাথমিক পার্শ্ব সুরক্ষা

এগুলি সাধারণত 66kV পর্যন্ত পাওয়ার গ্রিডে, বিশেষ করে 10kV এবং 35kV সিস্টেমে ভোল্টেজ ট্রান্সফরমারগুলির প্রাথমিক পার্শ্ব সুরক্ষার জন্য ব্যবহৃত হয়। যখন আন্তঃ-টার্ন শর্ট সার্কিট, ইন্টার-লেয়ার শর্ট সার্কিট এবং ইনসুলেশন ব্রেকডাউনের মতো PT-তে অভ্যন্তরীণ ত্রুটি দেখা দেয়, তখন এই ফিউজগুলি সার্কিটগুলিকে সংযোগ বিচ্ছিন্ন করার জন্য দ্রুত প্রবাহিত হয়। এটি অতিরিক্ত উত্তাপ এবং শর্ট-সার্কিটের ত্রুটির কারণে PT ক্ষতি বা বিস্ফোরণ প্রতিরোধ করে এবং ত্রুটিগুলি সম্পূর্ণ উচ্চ-ভোল্টেজ সিস্টেমে ছড়িয়ে পড়া বন্ধ করে। মূলধারার মডেলগুলির মধ্যে রয়েছে RN2, RN4 এবং XRNP, এবং 0.5A রেটযুক্ত বর্তমান ভোল্টেজ ট্রান্সফরমারের অপারেটিং প্যারামিটারের সাথে পুরোপুরি মেলে।

ইনডোর সুইচগিয়ার এবং মিটারিং ক্যাবিনেটের জন্য সুরক্ষা

PT ক্যাবিনেট, PT সার্জ অ্যারেস্টার কম্বিনেশন ক্যাবিনেট এবং সাবস্টেশন এবং পাওয়ার ডিস্ট্রিবিউশন রুমের মিটারিং কক্ষে ব্যাপকভাবে ইনস্টল করা, এই ফিউজগুলি সহজে ইনস্টলেশন এবং প্রতিস্থাপনের জন্য একটি প্লাগ-ইন কাঠামো গ্রহণ করে। তাদের কমপ্যাক্ট আকার সংকীর্ণ ক্যাবিনেটের স্থানগুলিতে ভাল ফিট করে। সংযোগ বিচ্ছিন্নকারীর সাথে মিলে গেলে, তারা পাওয়ার মিটারিং এবং মনিটরিং সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করতে সম্পূর্ণ PT সুরক্ষা সার্কিট তৈরি করে।

পোল-মাউন্ট করা পিটি এবং আউটডোর বিতরণ সরঞ্জামের জন্য সুরক্ষা

ভোল্টেজ ট্রান্সফরমারগুলির জন্য ড্রপ-আউট টাইপ উচ্চ-ভোল্টেজ ফিউজগুলি শহুরে এবং গ্রামীণ বিতরণ নেটওয়ার্কগুলিতে পোল-মাউন্ট করা পিটিগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়। তারা শুধুমাত্র ভোল্টেজ ট্রান্সফরমারকে রক্ষা করতে পারে না, তবে গ্রিড স্যুইচিং বা বজ্রপাতের কারণে সৃষ্ট ক্ষণস্থায়ী ওভারভোল্টেজ এবং ইনরাশ স্রোত সহ্য করতে পারে, সেইসাথে রেজোন্যান্স ওভারভোল্টেজ দ্বারা প্ররোচিত উত্তেজনা ঢেউ স্রোত, এইভাবে পিটি উইন্ডিং এর জ্বলন প্রতিরোধ করে।

পুনর্নবীকরণযোগ্য শক্তি গ্রিড সংযোগ এবং শিল্প বিতরণ সিস্টেম

এগুলি ভোল্টেজ ট্রান্সফরমারগুলির জন্য স্থিতিশীল সুরক্ষা প্রদানের জন্য বায়ু শক্তি এবং ফটোভোলটাইক পাওয়ার স্টেশনগুলির পাশাপাশি শিল্প উদ্যোগগুলির উচ্চ-ভোল্টেজ বিতরণ ব্যবস্থার সংগ্রাহক লাইনগুলিতে ইনস্টল করা হয়। তারা সঠিক ভোল্টেজ পরিমাপ এবং নির্ভরযোগ্য রিলে সুরক্ষার গ্যারান্টি দেয় এবং নতুন শক্তির উত্সগুলির স্থিতিশীল গ্রিড সংযোগ এবং শিল্প উত্পাদনের জন্য নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করে।

স্বাতন্ত্র্যসূচক কর্মক্ষমতা সুবিধা

সুনির্দিষ্ট সুরক্ষা এবং দ্রুত ফল্ট বিচ্ছিন্নতা

ইন্সট্রুমেন্ট ট্রান্সফরমার সুরক্ষার জন্য উচ্চ-ভোল্টেজ কারেন্ট-লিমিটিং ফিউজগুলি চমৎকার কারেন্ট-লিমিটিং পারফরম্যান্স এবং দ্রুত ফিউজিং প্রতিক্রিয়া বৈশিষ্ট্যযুক্ত। তারা 1-5ms এর মধ্যে ত্রুটিগুলি পরিষ্কার করতে পারে, কার্যকরভাবে শর্ট-সার্কিট বর্তমান শিখরগুলিকে সীমিত করে এবং ইলেক্ট্রোডাইনামিক প্রভাব এবং তাপীয় ক্ষতি হ্রাস করে। নিক্রোম তারের মতো বিশেষ ফিউজ তার দিয়ে সজ্জিত, তারা স্বাভাবিক ক্ষণস্থায়ী ইনরাশ স্রোত সহ্য করতে পারে এবং অবিচ্ছিন্ন ওভারকারেন্টের বিরুদ্ধে অবিলম্বে কাজ করতে পারে, ভোল্টেজ ট্রান্সফরমারগুলির জন্য সঠিক সুরক্ষা উপলব্ধি করে।

সুপিরিয়র আর্ক কোনচিং পারফরমেন্স এবং উচ্চ অপারেশনাল সেফটি

এই উচ্চ-ভোল্টেজ সীমা-যন্ত্রের ট্রান্সফরমার সুরক্ষার জন্য বর্তমান ফিউজ সিল করা কোয়ার্টজ বালি-ভরা চীনামাটির বাসন নল কাঠামো গ্রহণ করে। ফিউজিংয়ের সময় উত্পন্ন বৈদ্যুতিক আর্কগুলি আর্ক স্ট্রাইকিং এবং ওভারভোল্টেজ এড়াতে কোয়ার্টজ বালি দিয়ে তাৎক্ষণিকভাবে নিভে যেতে পারে। ফিউজ টিউবগুলি উচ্চ-তাপমাত্রা প্রতিরোধী এবং উচ্চ-শক্তির উপকরণ দিয়ে তৈরি করা হয় শক্তিশালী চাপ প্রতিরোধের এবং চমৎকার ব্রেকিং ক্ষমতা, 1000MVA-এর বেশি বাধা দেওয়ার ক্ষমতা সহ, ত্রুটির পরিস্থিতিতে নিরাপদ এবং নির্ভরযোগ্য সার্কিট ব্রেকিং নিশ্চিত করে।

কমপ্যাক্ট স্ট্রাকচার, সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণ

ছোট এবং হালকা, এই ফিউজগুলি বিভিন্ন ইনস্টলেশন অবস্থার জন্য উপযুক্ত। প্লাগ-ইন ডিজাইন পেশাদার সরঞ্জাম ছাড়াই দ্রুত ফিউজ প্রতিস্থাপন সক্ষম করে, যা একক-ব্যক্তি অপারেশনের অনুমতি দেয় এবং রক্ষণাবেক্ষণের সময় ব্যাপকভাবে সাশ্রয় করে। স্ট্যান্ডার্ড ইন্টারফেসগুলি সংযোগ বিচ্ছিন্নকারী, সুইচগিয়ার এবং অন্যান্য পাওয়ার ইকুইপমেন্টের সাথে উচ্চ সামঞ্জস্যপূর্ণ বৈশিষ্ট্যযুক্ত, যা ইঞ্জিনিয়ারিং ডিজাইন এবং অন-সাইট নির্মাণের অসুবিধা হ্রাস করে।

উচ্চ খরচ দক্ষতা এবং কম পূর্ণ-জীবন খরচ

সার্কিট ব্রেকার এবং অন্যান্য প্রতিরক্ষামূলক সরঞ্জামের সাথে তুলনা করে, এই ফিউজগুলির জটিল যান্ত্রিক যন্ত্রাংশ ছাড়াই একটি সাধারণ কাঠামো রয়েছে, এতে কম সংগ্রহের খরচ এবং প্রায় শূন্য দৈনিক রক্ষণাবেক্ষণ খরচ রয়েছে। তাদের দীর্ঘ পরিষেবা জীবন এবং কম ব্যর্থতার হার রয়েছে, কার্যকরভাবে দৈনিক গ্রিড অপারেশন খরচ কমিয়ে দেয়। উপরন্তু, দ্রুত ফল্ট আইসোলেশন পাওয়ার বিভ্রাটের ক্ষতি হ্রাস করে এবং সামগ্রিক বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা উন্নত করে।

দৃঢ় সামঞ্জস্য এবং ব্যাপক অ্যাপ্লিকেশন পরিসীমা

বিভিন্ন স্পেসিফিকেশনে উপলব্ধ, এই হাই-ভোল্টেজ লিমিট-কারেন্ট ফিউজ ফর ইন্সট্রুমেন্ট ট্রান্সফরমার সুরক্ষা বিভিন্ন ভোল্টেজ লেভেল, পিটি ক্যাপাসিটি এবং গ্রিড অপারেটিং প্যারামিটারের সাথে সামঞ্জস্যপূর্ণ, 0.5A থেকে 6.3A পর্যন্ত রেট করা স্রোত সহ। XRNP এবং আউটডোর ড্রপ-আউট টাইপগুলির মতো ইনডোর মডেলগুলি সহ বিভিন্ন প্রকারগুলি সাইটের বিভিন্ন ইনস্টলেশনের চাহিদা পূরণ করে, যা তাদের পাওয়ার সিস্টেমে সর্বাধিক গৃহীত PT সুরক্ষা ডিভাইসগুলির মধ্যে একটি করে তোলে।
