কীভাবে একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার আধুনিক পাওয়ার গ্রিডগুলির সুরক্ষা এবং নির্ভরযোগ্যতা উন্নত করতে পারে

নিবন্ধের সারাংশ: A উচ্চ ভোল্টেজ সার্কিট ব্রেকারবৈদ্যুতিক সার্কিট নিয়ন্ত্রণ করতে এবং ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে বিপজ্জনক ফল্ট স্রোতকে বাধা দিতে ব্যবহৃত একটি গুরুত্বপূর্ণ সুরক্ষা ডিভাইস।হুইক্সিংবহিরঙ্গন সাবস্টেশনের জন্য ডিজাইন করা ডেড-ট্যাঙ্ক SF₆ গ্যাস সার্কিট ব্রেকার, 40.5kV থেকে 245kV পর্যন্ত রেট করা ভোল্টেজ, 1600A থেকে 4000A পর্যন্ত রেট করা স্রোত এবং 25kA থেকে 63kA পর্যন্ত শর্ট-সার্কিট ব্রেকিং কারেন্ট সরবরাহ করে। এই নিবন্ধটি এর কাজের নীতি, প্রযুক্তিগত বৈশিষ্ট্য, অ্যাপ্লিকেশন পরিস্থিতি, নির্বাচনের মানদণ্ড এবং মূল কার্য সম্পাদনের পরামিতিগুলি ব্যাখ্যা করে।

সূচিপত্র

1. একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার কি?
2. কেন এটি পাওয়ার সিস্টেম সুরক্ষার জন্য গুরুত্বপূর্ণ?
3. সার্কিট ব্রেকার কিভাবে কাজ করে?
4. ইঞ্জিনিয়ারদের কি প্রযুক্তিগত বৈশিষ্ট্য বিবেচনা করা উচিত?
5. উচ্চ ভোল্টেজ সার্কিট ব্রেকার কোথায় ব্যবহার করা হয়?
6. মূল প্রযুক্তিগত পরামিতি
7. কিভাবে আপনি সঠিক মডেল নির্বাচন করা উচিত?
8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
9. একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার সমাধান পান

একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার কি?

একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার হল একটি সুইচিং এবং সুরক্ষা ডিভাইস যা সাধারণ অপারেটিং অবস্থার অধীনে বৈদ্যুতিক সার্কিটগুলিকে নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে এবং কোনও ত্রুটি ঘটলে দ্রুত প্রবাহকে বাধা দেয়। সাধারণ লো-ভোল্টেজ সুরক্ষা সরঞ্জামের বিপরীতে, উচ্চ-ভোল্টেজ ব্রেকারগুলিকে অবশ্যই উচ্চতর বৈদ্যুতিক শক্তি, নিরোধক চাপ এবং শর্ট-সার্কিট স্রোতগুলিকে নিরাপদে পরিচালনা করতে হবে।

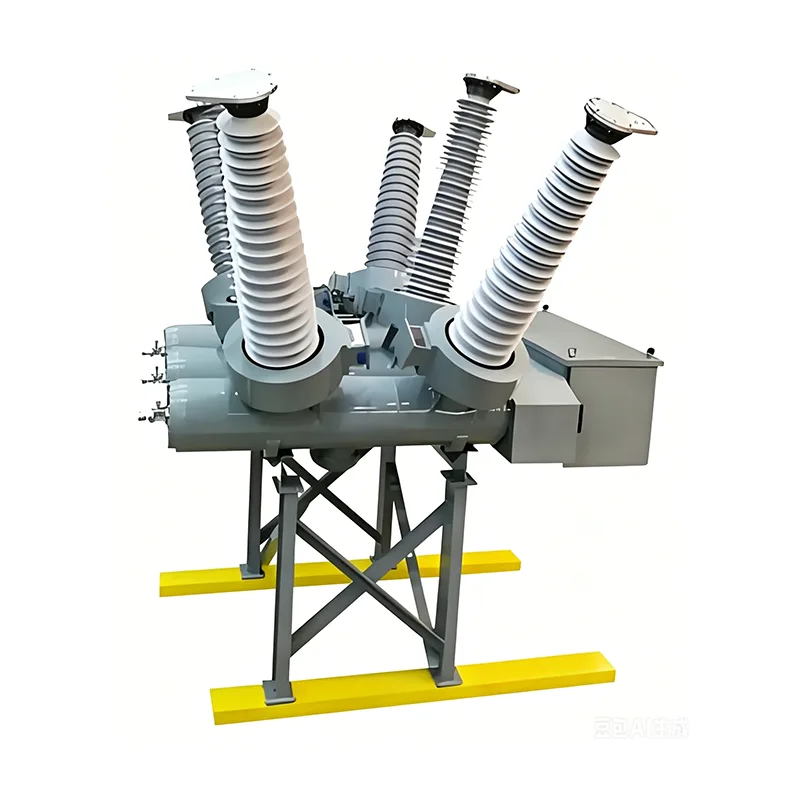

বহিরঙ্গন সাবস্টেশন এবং পাওয়ার ট্রান্সমিশন প্রকল্পের জন্য, ডেড-ট্যাঙ্ক SF₆ গ্যাস সার্কিট ব্রেকারগুলি ব্যাপকভাবে ব্যবহৃত হয় কারণ তারা বৈদ্যুতিক নিরোধক, চাপ-নিরোধক ক্ষমতা, যান্ত্রিক সুইচিং কর্মক্ষমতা, এবং একটি প্রকৌশলী সিস্টেমে বহিরঙ্গন পরিবেশগত অভিযোজনযোগ্যতাকে একত্রিত করে।

হুইক্সিং-এর প্রকাশিত পণ্যের স্পেসিফিকেশন অনুযায়ী, এর ডেড-ট্যাঙ্ক ডিজাইন 40.5kV থেকে 245kV পর্যন্ত রেট করা সর্বোচ্চ ভোল্টেজ, 1600A থেকে 4000A পর্যন্ত রেট করা স্রোত এবং 25kA থেকে 63kA পর্যন্ত শর্ট-সার্কিট ব্রেকিং কারেন্ট রেট করেছে। পণ্যটি GB/T 1984 এবং IEC 62271-100 প্রয়োজনীয়তাগুলির কাছাকাছি ডিজাইন করা হয়েছে৷

কেন এটি পাওয়ার সিস্টেম সুরক্ষার জন্য গুরুত্বপূর্ণ?

লোড পরিবর্তন, পরিবর্তনের ঘটনা, পরিবেশগত অবস্থা এবং অপ্রত্যাশিত বৈদ্যুতিক ত্রুটি সত্ত্বেও পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন নেটওয়ার্কগুলিকে নির্ভরযোগ্যভাবে কাজ চালিয়ে যেতে হবে। যখন একটি শর্ট সার্কিট ঘটে, ফলে কারেন্ট দ্রুত বৃদ্ধি পেতে পারে এবং ট্রান্সফরমার, বাসবার, তার, জেনারেটর এবং অন্যান্য সরঞ্জামের উপর গুরুতর তাপীয় এবং ইলেক্ট্রোডাইনামিক চাপ সৃষ্টি করতে পারে।

একটি সঠিকভাবে নির্বাচিত উচ্চ ভোল্টেজ সার্কিট ব্রেকার ক্ষতিগ্রস্থ অংশটিকে বিচ্ছিন্ন করতে সাহায্য করে ত্রুটির কারণে সিস্টেমের ব্যাপক ক্ষতি হওয়ার আগে। এর প্রধান ফাংশন অন্তর্ভুক্ত:

• স্বাভাবিক অপারেশন চলাকালীন সার্কিট খোলা এবং বন্ধ করা।
• শর্ট সার্কিট এবং ফল্ট স্রোত বাধা.
• একটি পাওয়ার নেটওয়ার্কের ত্রুটিপূর্ণ বিভাগগুলিকে আলাদা করা।
• রিলে সুরক্ষা এবং স্বয়ংক্রিয় সুইচিং সিস্টেম সমর্থন করে।
• বাধা পরে প্রয়োজনীয় অস্তরক নিরোধক বজায় রাখা.
• বারবার অপারেটিং চক্রের উপর নির্ভরযোগ্য সুইচিং কর্মক্ষমতা প্রদান।

এই কারণে, ব্রেকার নির্বাচন শুধুমাত্র ভোল্টেজ এবং বর্তমান রেটিংগুলির উপর ভিত্তি করে নয় বরং ব্রেকিং ক্ষমতা, নিরোধক স্তর, অপারেটিং সিকোয়েন্স, যান্ত্রিক সহনশীলতা, পরিবেশগত অবস্থা এবং প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।

সার্কিট ব্রেকার কিভাবে কাজ করে?

মৌলিক অপারেটিং প্রক্রিয়া তিনটি পর্যায় জড়িত: একটি ট্রিপ কমান্ড সনাক্ত করা বা গ্রহণ করা, যান্ত্রিকভাবে পরিচিতিগুলি পৃথক করা এবং যোগাযোগ বিচ্ছেদের সময় উত্পন্ন বৈদ্যুতিক চাপ নিভিয়ে দেওয়া।

একটি SF₆ গ্যাস ব্রেকারে, গ্যাস নিরোধক এবং আর্ক-নিভানোর ফাংশন উভয়ই প্রদান করে। ফল্ট বাধার সময় পরিচিতিগুলি আলাদা হয়ে গেলে, তাদের মধ্যে একটি বৈদ্যুতিক চাপ তৈরি হয়। ব্রেকারটি আর্ককে ঠান্ডা এবং ডি-আয়নাইজ করার জন্য একটি ইঞ্জিনিয়ারড গ্যাস-প্রবাহ পদ্ধতি ব্যবহার করে যাতে কারেন্ট নিরাপদে বাধাগ্রস্ত হতে পারে।

ডুয়াল আর্ক-কোনচিং প্রযুক্তি

হুইক্সিং-এর পণ্যটি স্ব-শক্তি এবং পাফার-টাইপ আর্ক-নিভানোর নীতিগুলিকে একত্রিত করে। উচ্চ শর্ট-সার্কিট বর্তমান অবস্থার অধীনে, চাপ দ্বারা উত্পন্ন তাপ দ্রুত SF₆ গ্যাস সম্প্রসারণে অবদান রাখে, যা চাপ বিলুপ্তির জন্য একটি উচ্চ-গতির গ্যাস প্রবাহ তৈরি করে। নিম্ন শর্ট-সার্কিট বর্তমান অবস্থার অধীনে, যান্ত্রিক সংকোচন চাপকে শীতল করার জন্য একটি দিকনির্দেশক উচ্চ-চাপ গ্যাস প্রবাহ তৈরি করে এবং পুনরায় ইগনিশনের সম্ভাবনা হ্রাস করে।

এই দ্বৈত অপারেটিং নীতি ব্রেকারকে নিয়ন্ত্রিত বাধা কর্মক্ষমতা বজায় রেখে বিভিন্ন ত্রুটি-বর্তমান অবস্থার সমাধান করতে দেয়।

ইঞ্জিনিয়ারদের কি প্রযুক্তিগত বৈশিষ্ট্য বিবেচনা করা উচিত?

একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার মূল্যায়ন করার সময়, ইঞ্জিনিয়ারদের সাধারণত বৈদ্যুতিক, যান্ত্রিক, পরিবেশগত এবং রক্ষণাবেক্ষণ-সম্পর্কিত বৈশিষ্ট্যগুলি একসাথে পরীক্ষা করতে হবে।

1. ওয়াইড ভোল্টেজ এবং বর্তমান কভারেজ

হুইক্সিং-এর প্রকাশিত পরিসর রেট করা সর্বোচ্চ ভোল্টেজে 40.5kV থেকে 245kV পর্যন্ত এবং রেটেড কারেন্টে 1600A থেকে 4000A পর্যন্ত বিস্তৃত। এই পরিসীমা বিভিন্ন বহিরঙ্গন সংক্রমণ এবং সাবস্টেশন অ্যাপ্লিকেশন পরিবেশন করার জন্য সরঞ্জাম অনুমতি দেয়.

2. উচ্চ শর্ট সার্কিট ব্রেকিং ক্ষমতা

প্রকাশিত শর্ট-সার্কিট ব্রেকিং কারেন্ট রেঞ্জ 25kA থেকে 63kA পর্যন্ত পৌঁছেছে। প্রয়োজনীয় ব্রেকিং ক্ষমতা সর্বদা ইনস্টলেশনের সম্ভাব্য ত্রুটি বর্তমানের সাথে মিলিত হওয়া উচিত।

3. দ্রুত স্যুইচিং কর্মক্ষমতা

প্রকাশিত স্পেসিফিকেশন অনুযায়ী, ব্রেকিং টাইম হল ≤60ms, খোলার সময় হল ≤30ms, এবং বন্ধের সময় হল ≤100ms৷ এই বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ যেখানে দ্রুত ত্রুটি বিচ্ছিন্নতা এবং সমন্বিত সুরক্ষা প্রয়োজন।

4. যান্ত্রিক সহনশীলতা

নির্দিষ্ট যান্ত্রিক জীবন হল 6,000 অপারেশন। যান্ত্রিক সহনশীলতা সাবস্টেশনগুলির জন্য বিশেষভাবে প্রাসঙ্গিক যেখানে স্যুইচিং ফ্রিকোয়েন্সি এবং দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা গুরুত্বপূর্ণ ক্রয়ের বিবেচনা।

5. পরিবেশগত অভিযোজনযোগ্যতা

আউটডোর পাওয়ার ইকুইপমেন্ট উচ্চ আর্দ্রতা, উন্নত উচ্চতা, ক্ষয়কারী পরিবেশ, তাপমাত্রার তারতম্য এবং অন্যান্য সাইট-নির্দিষ্ট অবস্থার সম্মুখীন হতে পারে। Huixing বলে যে কাস্টমাইজড উত্পাদন বিশেষ অপারেটিং পরিবেশ এবং প্রযুক্তিগত প্রয়োজনীয়তা মিটমাট করতে পারে।

উচ্চ ভোল্টেজ সার্কিট ব্রেকার কোথায় ব্যবহার করা হয়?

উচ্চ-ভোল্টেজ ব্রেকারগুলি সাবস্টেশন এবং পাওয়ার ট্রান্সমিশন সিস্টেমের অপরিহার্য উপাদান। উপযুক্ত কনফিগারেশন সিস্টেম ভোল্টেজ, ফল্ট লেভেল, ইনস্টলেশন এনভায়রনমেন্ট, সুইচিং প্রয়োজনীয়তা এবং নেটওয়ার্ক আর্কিটেকচারের উপর নির্ভর করে।

এই অ্যাপ্লিকেশনগুলি প্রদর্শন করে যে কেন সার্কিট ব্রেকারগুলিকে বিচ্ছিন্ন সুইচিং উপাদান হিসাবে বিবেচনা না করে একটি সম্পূর্ণ সুরক্ষা ব্যবস্থার অংশ হিসাবে বিবেচনা করা উচিত।

মূল প্রযুক্তিগত পরামিতি

প্রযুক্তিগত বৈশিষ্ট্য মডেল নির্বাচনের জন্য একটি উদ্দেশ্য ভিত্তি প্রদান করে। নিম্নলিখিত পরিসংখ্যানগুলি হুইক্সিং-এর ডেড-ট্যাঙ্ক SF₆ সার্কিট ব্রেকার সিরিজের জন্য প্রকাশিত গুরুত্বপূর্ণ পরামিতিগুলির সংক্ষিপ্তসার করে।

ইঞ্জিনিয়ারিং প্রকল্পগুলির জন্য, সম্পূর্ণ প্রযুক্তিগত ডেটাশিট, সাইটের শর্তাবলী, প্রযোজ্য গ্রিড কোড এবং প্রকল্প-নির্দিষ্ট সুরক্ষা গণনার বিপরীতে চূড়ান্ত স্পেসিফিকেশন নিশ্চিত করা উচিত।

কিভাবে আপনি সঠিক মডেল নির্বাচন করা উচিত?

একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার নির্বাচন করার জন্য নামমাত্র সিস্টেম ভোল্টেজের সাথে মিলের চেয়ে বেশি প্রয়োজন। একটি পদ্ধতিগত মূল্যায়ন ইনস্টলেশন এবং কমিশনিংয়ের সময় সামঞ্জস্যের সমস্যাগুলি হ্রাস করতে পারে।

1. সিস্টেম ভোল্টেজ নিশ্চিত করুন:প্রকৃত নেটওয়ার্ক এবং নিরোধক প্রয়োজনীয়তার জন্য উপযুক্ত একটি রেটযুক্ত ভোল্টেজ নির্বাচন করুন।
2. প্রয়োজনীয় বর্তমান রেটিং গণনা করুন:ক্রমাগত লোড বর্তমান, প্রত্যাশিত সম্প্রসারণ এবং অপারেটিং অবস্থা বিবেচনা করুন।
3. বর্তমান ত্রুটি নির্ণয় করুন:রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট অবশ্যই গণনাকৃত সম্ভাব্য ফল্ট লেভেলের জন্য যথেষ্ট হতে হবে।
4. নিরোধক প্রয়োজনীয়তা পরীক্ষা করুন:পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ, বজ্রপাত প্রতিরোধ ভোল্টেজ এবং ক্রীপেজ দূরত্ব পর্যালোচনা করুন।
5. অপারেটিং ক্রম মূল্যায়ন করুন:নিশ্চিত করুন যে ব্রেকার প্রয়োজনীয় খোলা, বন্ধ এবং পুনরায় বন্ধ করার ক্রম সমর্থন করে।
6. পরিবেশগত অবস্থা পর্যালোচনা করুন:ইনস্টলেশন সাইটে উচ্চতা, আর্দ্রতা, তাপমাত্রা, দূষণ এবং ক্ষয় বিবেচনা করুন।
7. নিয়ন্ত্রণ প্রয়োজনীয়তা পরীক্ষা করুন:কন্ট্রোল-সার্কিট ভোল্টেজ, মোটর ভোল্টেজ, হিটারের প্রয়োজনীয়তা এবং ইন্টারফেসের সামঞ্জস্যতা নিশ্চিত করুন।
8. প্রযোজ্য মান যাচাই করুন:নিশ্চিত করুন যে নির্বাচিত সরঞ্জামগুলি প্রকল্পের জন্য প্রয়োজনীয় মান এবং প্রযুক্তিগত বৈশিষ্ট্যগুলি পূরণ করে।

অস্বাভাবিক পরিবেশগত বা বৈদ্যুতিক অবস্থার প্রকল্পগুলির জন্য, কাস্টমাইজড ইঞ্জিনিয়ারিং মূল্যবান হতে পারে। Huixing বলে যে এটি উচ্চ উচ্চতা, উচ্চ আর্দ্রতা, ক্ষয়কারী পরিবেশ, বিশেষ ভোল্টেজ স্তর এবং নির্দিষ্ট ব্রেকিং প্যারামিটারের মতো প্রয়োজনীয়তার জন্য কাস্টমাইজড উত্পাদন সমর্থন করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার প্রধান উদ্দেশ্য কি?

এর প্রধান উদ্দেশ্য হল স্বাভাবিক অপারেশন চলাকালীন উচ্চ-ভোল্টেজ সার্কিট নিয়ন্ত্রণ করা এবং অস্বাভাবিক স্রোত, বিশেষ করে শর্ট-সার্কিট স্রোত, বৈদ্যুতিক সরঞ্জাম রক্ষা এবং সিস্টেমের নিরাপত্তা বজায় রাখতে সাহায্য করা।

হুইক্সিং-এর সার্কিট ব্রেকার কত ভোল্টেজের পরিসীমা কভার করে?

প্রকাশিত পণ্যের প্যারামিটারগুলি 40.5kV থেকে 245kV পর্যন্ত রেট করা সর্বোচ্চ ভোল্টেজগুলিকে কভার করে, বিভিন্ন কনফিগারেশনের সাথে পরিসীমা জুড়ে উপলব্ধ।

এই ধরনের সার্কিট ব্রেকারে কেন SF₆ ব্যবহার করা হয়?

SF₆ এর শক্তিশালী বৈদ্যুতিক নিরোধক এবং চাপ-নিরোধক বৈশিষ্ট্য রয়েছে, এটি ব্রেকার ডিজাইনের মধ্যে নিরোধক এবং বাধা-সম্পর্কিত উভয় কাজ সম্পাদন করতে দেয়।

স্ব-শক্তি এবং পাফার আর্ক quenching মধ্যে পার্থক্য কি?

সেলফ-এনার্জি আর্ক কোনচিং গ্যাস প্রবাহ তৈরি করতে আর্কের সাথে যুক্ত শক্তি ব্যবহার করে, যখন পাফার প্রযুক্তি যান্ত্রিকভাবে গ্যাসকে সংকুচিত করে একটি দিকনির্দেশক উচ্চ-চাপ প্রবাহ তৈরি করে। উল্লেখিত নকশা বিভিন্ন শর্ট-সার্কিট অবস্থার জন্য উভয় নীতিকে একত্রিত করে।

বিশেষ ইনস্টলেশন অবস্থার জন্য ব্রেকার কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। হুইক্সিং বলে যে এর উত্পাদন উচ্চ উচ্চতা, উচ্চ আর্দ্রতা, ক্ষয়কারী পরিবেশ, বিশেষ ভোল্টেজের মাত্রা এবং নির্দিষ্ট ব্রেকিং প্রয়োজনীয়তার মতো অবস্থার জন্য কাস্টমাইজ করা যেতে পারে।

একটি উচ্চ ভোল্টেজ সার্কিট ব্রেকার সমাধান পান

সঠিক উচ্চ-ভোল্টেজ স্যুইচিং সরঞ্জাম নির্বাচন করা একটি প্রকৌশল সিদ্ধান্ত যা সঠিক বৈদ্যুতিক পরামিতি, পরিবেশগত প্রয়োজনীয়তা, সুরক্ষা গণনা এবং ইনস্টলেশন শর্ত দ্বারা সমর্থিত হওয়া উচিত। Huixing বহিরঙ্গন সাবস্টেশন এবং ট্রান্সমিশন অ্যাপ্লিকেশনগুলির জন্য ডেড-ট্যাঙ্ক SF₆ গ্যাস সার্কিট ব্রেকার প্রদান করে, 40.5kV থেকে 245kV পর্যন্ত প্রকাশিত ভোল্টেজ রেটিং এবং বিভিন্ন প্রকল্পের প্রয়োজনীয়তার জন্য কাস্টমাইজড বিকল্প সহ। আপনি যদি একটি নতুন সাবস্টেশন, ট্রান্সমিশন প্রকল্প, পুনর্নবীকরণযোগ্য-শক্তি গ্রিড সংযোগ, বা সরঞ্জাম রেট্রোফিটের পরিকল্পনা করছেন,আমাদের সাথে যোগাযোগ করুনআপনার ভোল্টেজ, বর্তমান, ব্রেকিং-ক্ষমতা, পরিবেশগত এবং কনফিগারেশন প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং একটি উপযুক্ত প্রযুক্তিগত সমাধানের জন্য অনুরোধ করতে।
