হুইক্সিংপ্রদান করেউচ্চ ভোল্টেজ অন্তরক সমাধানট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে নির্ভরযোগ্য বৈদ্যুতিক নিরোধক এবং যান্ত্রিক সহায়তার জন্য ডিজাইন করা হয়েছে। এর বৈশিষ্ট্যযুক্ত পণ্য পরিসরের জন্য 45kV–220kV কভার ভোল্টেজ অ্যাপ্লিকেশনের সাথে, এই ইনসুলেটরগুলি ওভারহেড লাইন, সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি সুবিধা এবং শিল্প শক্তি নেটওয়ার্কগুলিকে বৈদ্যুতিক এবং পরিবেশগত চাপ থেকে রক্ষা করতে সহায়তা করে।
একটি উচ্চ ভোল্টেজ অন্তরক আধুনিক বৈদ্যুতিক অবকাঠামোর একটি অপরিহার্য উপাদান। এটি শক্তিযুক্ত কন্ডাক্টরকে গ্রাউন্ডেড স্ট্রাকচার থেকে আলাদা করে, বৈদ্যুতিক সরঞ্জাম সমর্থন করে এবং লিকেজ কারেন্ট এবং ফ্ল্যাশওভার প্রতিরোধে সহায়তা করে। সঠিক ইনসুলেটর নির্বাচন করার জন্য একটি ভোল্টেজ রেটিং মেলানোর চেয়ে আরও বেশি কিছু প্রয়োজন: ইঞ্জিনিয়ারদের অবশ্যই নিরোধক উপাদান, ক্রীপেজ দূরত্ব, যান্ত্রিক শক্তি, দূষণের তীব্রতা, তাপমাত্রা, মাউন্টিং মাত্রা এবং প্রযোজ্য মানগুলি মূল্যায়ন করতে হবে। এই নির্দেশিকাটি হাই-ভোল্টেজ ইনসুলেশন সিস্টেমের জন্য প্রধান প্রকার, অ্যাপ্লিকেশন, নির্বাচনের মানদণ্ড এবং রক্ষণাবেক্ষণের বিবেচ্য বিষয়গুলি ব্যাখ্যা করে, যা প্রকল্পের বিকাশকারী এবং সংগ্রহকারী দলগুলিকে আরও ভাল-অবহিত সিদ্ধান্ত নিতে সহায়তা করে।
একটি উচ্চ ভোল্টেজ ইনসুলেটর হল একটি বৈদ্যুতিক উপাদান যা ইনস্টলেশনের জন্য প্রয়োজনীয় যান্ত্রিক সহায়তা প্রদান করার সময় শক্তিযুক্ত কন্ডাক্টর এবং গ্রাউন্ডেড কাঠামোর মধ্যে অবাঞ্ছিত বর্তমান প্রবাহকে বাধা দেয়। এটি সাধারণত ট্রান্সমিশন টাওয়ার, সাবস্টেশন বাসবার, সংযোগ বিচ্ছিন্নকারী, সার্কিট ব্রেকার এবং অন্যান্য উচ্চ-ভোল্টেজ সরঞ্জামগুলিতে ব্যবহৃত হয়।
একটি পাওয়ার নেটওয়ার্কে, নিরোধক ব্যর্থতার ফলে ফ্ল্যাশওভার, সরঞ্জামের ক্ষতি, অপরিকল্পিত বিভ্রাট এবং নিরাপত্তার ঝুঁকি হতে পারে। একটি যথাযথভাবে নির্দিষ্ট করা ইনসুলেটর বৈদ্যুতিক ছাড়পত্র বজায় রাখতে এবং অপারেটিং ভোল্টেজ, সুইচিং সার্জেস, বজ্রপাত এবং যান্ত্রিক লোড সহ্য করতে সহায়তা করে।
হুইক্সিং-এর বৈশিষ্ট্যযুক্ত পণ্য পরিসর 45kV–220kV অ্যাপ্লিকেশনগুলিকে কভার করে এবং একাধিক নিরোধক উপাদানের বিকল্পগুলি অফার করে৷ এর উচ্চ-ভোল্টেজ সরঞ্জামের নির্বাচন পাওয়ার ট্রান্সমিশন, সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি প্রকল্প এবং শিল্প বিতরণ ব্যবস্থার উদ্দেশ্যে।
প্রকল্প পরিকল্পনার জন্য, সরঞ্জামের সর্বাধিক রেট দেওয়া ভোল্টেজ এবং প্রয়োজনীয় নিরোধক স্তর থেকে সিস্টেম ভোল্টেজকে আলাদা করা গুরুত্বপূর্ণ। এই মানগুলি সম্পর্কিত কিন্তু বিনিময়যোগ্য নয়। চূড়ান্ত স্পেসিফিকেশন প্রকল্পের বৈদ্যুতিক নকশা এবং প্রযোজ্য ইউটিলিটি প্রয়োজনীয়তা অনুসরণ করা উচিত।
অন্তরক উপাদান বৈদ্যুতিক কর্মক্ষমতা, যান্ত্রিক আচরণ, পরিবেশগত প্রতিরোধ, ওজন, এবং রক্ষণাবেক্ষণ প্রয়োজনীয়তা প্রভাবিত করে। তিনটি বহুল ব্যবহৃত বিকল্প হল চীনামাটির বাসন, গ্লাস এবং সিলিকন রাবার কম্পোজিট।

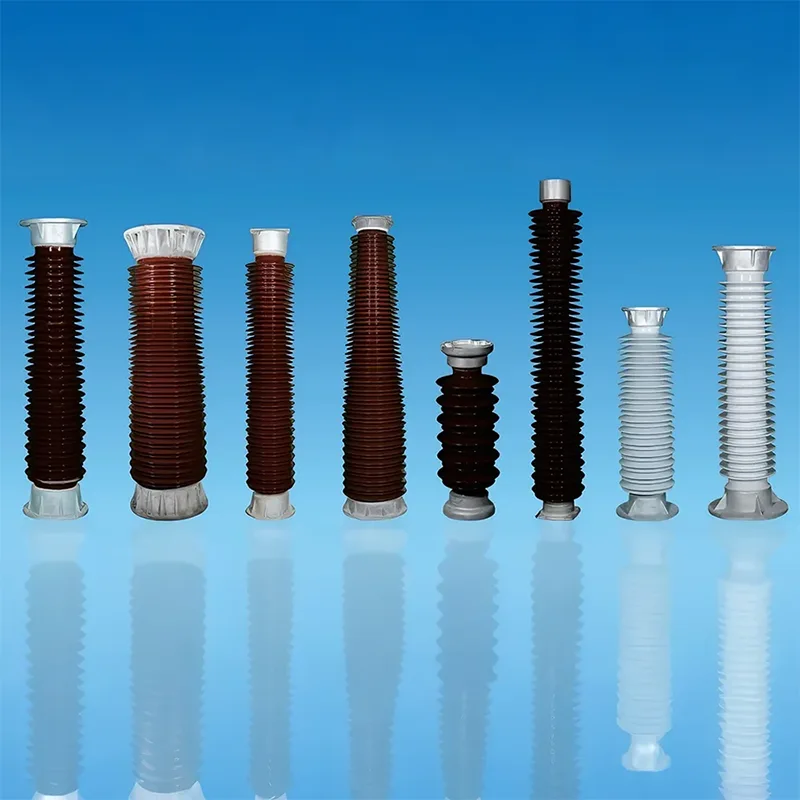

চীনামাটির বাসন অনেক বহিরঙ্গন অপারেটিং অবস্থার জন্য প্রতিষ্ঠিত বৈদ্যুতিক নিরোধক কর্মক্ষমতা, অনমনীয়তা এবং প্রতিরোধের অফার করে। চীনামাটির বাসন পোস্ট ইনসুলেটরগুলি সাধারণত সাবস্টেশনগুলিতে বাসবার এবং বৈদ্যুতিক সরঞ্জামগুলিকে সমর্থন করার জন্য ব্যবহৃত হয়। তাদের উপযুক্ততা নির্দিষ্ট বৈদ্যুতিক রেটিং, যান্ত্রিক লোড, পৃষ্ঠ নকশা, এবং ইনস্টলেশন পরিবেশের উপর নির্ভর করে।
ওভারহেড ট্রান্সমিশন অ্যাপ্লিকেশনগুলিতে গ্লাস ব্যাপকভাবে ব্যবহৃত হয়। এর বৈদ্যুতিক বৈশিষ্ট্য এবং পৃষ্ঠের বৈশিষ্ট্যগুলি এটিকে নির্দিষ্ট সাসপেনশন এবং লাইন-ইনসুলেশন ডিজাইনের জন্য উপযুক্ত করে তোলে। ইঞ্জিনিয়ারদের নির্বাচিত গ্লাস ইনসুলেটরের যান্ত্রিক রেটিং, দূষণের কার্যকারিতা এবং লাইন হার্ডওয়্যারের সাথে সামঞ্জস্যতা যাচাই করা উচিত।
যৌগিক ডিজাইন সাধারণত একটি লোড-ভারিং কোরকে একটি অন্তরক পলিমার হাউজিংয়ের সাথে একত্রিত করে। সিলিকন রাবার দরকারী হাইড্রোফোবিক পৃষ্ঠ বৈশিষ্ট্য এবং তুলনামূলকভাবে কম ওজন প্রদান করতে পারে। এই বৈশিষ্ট্যগুলি উপকূলীয় অঞ্চলে, দূষিত শিল্প পরিবেশে এবং ওজনের বিষয়গুলি পরিচালনা করার জন্য ইনস্টলেশনগুলিতে সুবিধাজনক হতে পারে।
কোনো উপাদানই সর্বজনীনভাবে সেরা নয়। নির্বাচনের আবেদন, পরিবেশগত এক্সপোজার, বৈদ্যুতিক প্রয়োজনীয়তা, যান্ত্রিক লোডিং, প্রত্যাশিত পরিষেবার শর্তাবলী এবং প্রস্তুতকারকের যাচাইকৃত প্রযুক্তিগত ডকুমেন্টেশন বিবেচনা করা উচিত।
ইনসুলেটরগুলি গ্রাউন্ডেড ট্রান্সমিশন টাওয়ার থেকে শক্তিযুক্ত কন্ডাক্টরকে আলাদা করে যখন কন্ডাক্টরের ওজন, বাতাস এবং সম্ভাব্য বরফ জমে থাকা লোডগুলিকে সমর্থন করে। সাসপেনশন এবং স্ট্রেন বিন্যাস লাইন কনফিগারেশন, কন্ডাকটর টান এবং স্ট্রাকচারাল ডিজাইন অনুযায়ী নির্বাচন করা হয়।
সাবস্টেশনগুলি বাসবারগুলিকে সমর্থন করতে এবং সংযোগ বিচ্ছিন্নকারী, সার্কিট ব্রেকার এবং অন্যান্য বৈদ্যুতিক সরঞ্জামগুলির চারপাশে ছাড়পত্র বজায় রাখতে পোস্ট ইনসুলেটর ব্যবহার করে। প্রয়োজনীয় যান্ত্রিক শক্তি এবং মাউন্টিং কনফিগারেশন সরঞ্জাম বিন্যাস এবং অপারেটিং লোডের উপর নির্ভর করে।
নবায়নযোগ্য শক্তি সুবিধার জন্য ট্রান্সফরমার সংযোগ, উচ্চ-ভোল্টেজ বাসবার এবং গ্রিড আন্তঃসংযোগ পয়েন্টগুলিতে নির্ভরযোগ্য নিরোধক প্রয়োজন। ইনসুলেটর নির্বাচনের ক্ষেত্রে বৈদ্যুতিক নকশা, বহিরঙ্গন এক্সপোজার এবং সাইটের পরিবেশগত অবস্থার জন্য দায়ী করা উচিত।
উত্পাদন কারখানা, খনির কাজ, রাসায়নিক সুবিধা এবং অন্যান্য বড় শিল্প সাইটগুলি উত্সর্গীকৃত উচ্চ-ভোল্টেজ বিতরণ নেটওয়ার্কগুলি পরিচালনা করতে পারে। উপযুক্ত নিরোধক শক্তিযুক্ত উপাদান এবং গ্রাউন্ডেড সাপোর্টিং স্ট্রাকচারের মধ্যে নিরাপদ বিচ্ছেদ বজায় রাখতে সাহায্য করে, বিশেষ করে যেখানে ধুলো, আর্দ্রতা বা ক্ষয়কারী দূষক উপস্থিত থাকে।
পণ্যের তথ্য এবং উপলব্ধ স্পেসিফিকেশনের জন্য Huixing এর উচ্চ ভোল্টেজ ইনসুলেটর পণ্য পৃষ্ঠাটি অন্বেষণ করুন।
এই সুবিধাগুলি সঠিক স্পেসিফিকেশন, উত্পাদন গুণমান, ইনস্টলেশন অনুশীলন এবং অপারেটিং অবস্থার উপর নির্ভর করে। কোনো ইনসুলেটর প্রতিটি বৈদ্যুতিক ব্যর্থতার ঝুঁকি দূর করতে পারে না, তাই সিস্টেম-স্তরের সুরক্ষা এবং রুটিন পরিদর্শন অপরিহার্য।
অর্ডার দেওয়ার আগে, ইঞ্জিনিয়ারদের প্রয়োজনীয় যান্ত্রিক শক্তি, ক্রীপেজ দূরত্ব, সামগ্রিক উচ্চতা, মাউন্টিং মাত্রা এবং ওজনের সাথে বৈদ্যুতিক রেটিং তুলনা করা উচিত। Huixing-এর পণ্যের তথ্যে 110kV এবং 220kV সিস্টেম অ্যাপ্লিকেশন সহ বিভিন্ন ভোল্টেজ ক্লাসের মডেল সহ একটি পোর্সেলিন পোস্ট ইনসুলেটর স্পেসিফিকেশন টেবিল রয়েছে।
| প্যারামিটার | উদাহরণ বা রেফারেন্স | কেন এটা ব্যাপার |
|---|---|---|
| ভোল্টেজ ক্লাস | প্রকল্প-নির্দিষ্ট; উদাহরণ 110kV এবং 220kV অন্তর্ভুক্ত | প্রয়োজনীয় বৈদ্যুতিক প্রয়োগ এবং নিরোধক সমন্বয় স্থাপন করে। |
| অন্তরক উপাদান | চীনামাটির বাসন, কাচ, বা সিলিকন রাবার যৌগ | যান্ত্রিক নকশা, পরিবেশগত উপযুক্ততা, এবং রক্ষণাবেক্ষণ বিবেচনা প্রভাবিত করে। |
| ক্যান্টিলিভার শক্তি | মডেল-নির্ভর; kN তে প্রকাশিত | একটি পোস্ট ইনসুলেটরের নির্দিষ্ট নমন-লোড ক্ষমতা নির্দেশ করে। |
| টর্সিনাল শক্তি | মডেল-নির্ভর; kN·m এ প্রকাশ করা হয় | যেখানে মোচড়ানো লোডগুলি প্রাসঙ্গিক সেখানে উপযুক্ততা স্থাপনে সহায়তা করে। |
| ক্রিপেজ দূরত্ব | মডেল-নির্ভর; মিমিতে প্রকাশ করা হয় | দূষণ এবং আর্দ্রতা এক্সপোজার অধীনে প্রয়োজনীয় পৃষ্ঠ নিরোধক কর্মক্ষমতা সমর্থন করে। |
| সামগ্রিক উচ্চতা | মডেল-নির্ভর; মিমিতে প্রকাশ করা হয় | ইনস্টলেশন ক্লিয়ারেন্স এবং সরঞ্জাম ব্যবস্থা নির্ধারণ করে। |
| মাউন্ট মাত্রা | নির্দিষ্ট উপরের এবং নিম্ন মাউন্টিং-গর্ত কনফিগারেশন | সমর্থনকারী কাঠামো এবং সংযোগ হার্ডওয়্যারের সাথে সামঞ্জস্য নিশ্চিত করে। |
| ওজন | মডেল-নির্ভর; কেজিতে প্রকাশ করা হয় | পরিবহন, উত্তোলন এবং ইনস্টলেশন পরিকল্পনাকে প্রভাবিত করে। |
উদাহরণ স্বরূপ, Huixing-এর প্রকাশিত পোর্সেলিন পোস্ট ইনসুলেটর টেবিলে 110kV সিস্টেম ভোল্টেজের জন্য মডেল C6-550-3150 তালিকা রয়েছে, যার মধ্যে 6kN ক্যান্টিলিভার শক্তি, 4kN·m টরসিনাল শক্তি, 3,150 মিমি নামমাত্র ক্রিপেজ দূরত্ব এবং 1,220 মিমি সামগ্রিক উচ্চতা রয়েছে। তালিকাভুক্ত ওজন 57 কেজি। এই মানগুলি সেই নির্দিষ্ট মডেলের জন্য প্রযোজ্য এবং অন্যান্য ইনসুলেটরগুলিতে সাধারণীকরণ করা উচিত নয়।
উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনের জন্য, একই পণ্যের সারণীতে বিভিন্ন যান্ত্রিক রেটিং, মাত্রা এবং ওজন সহ 220kV সিস্টেম মডেল রয়েছে। সংগ্রহের আগে সর্বদা বর্তমান অঙ্কন এবং প্রযুক্তিগত ডেটা শীট নিশ্চিত করুন কারণ নির্বাচিত মডেল এবং প্রকল্পের প্রয়োজনীয়তা চূড়ান্ত কনফিগারেশন নির্ধারণ করে।
একটি নির্ভরযোগ্য ক্রয় সিদ্ধান্ত শুধুমাত্র মূল্যের চেয়ে প্রকল্পের প্রযুক্তিগত প্রয়োজনীয়তা দিয়ে শুরু হয়। উপযুক্ত পণ্য তুলনা করতে নিম্নলিখিত চেকলিস্ট ব্যবহার করুন.
একটি উদ্ধৃতি অনুরোধ করার সময়, ভোল্টেজ ক্লাস, ইনস্টলেশনের ধরন, পরিবেশগত অবস্থা, প্রয়োজনীয় যান্ত্রিক রেটিং, পরিমাণ, প্রযোজ্য মান এবং ডেলিভারি গন্তব্য প্রদান করুন। এই তথ্য সরবরাহকারীকে একটি উপযুক্ত মডেল শনাক্ত করতে সাহায্য করে এবং স্পেসিফিকেশন অমিলের ঝুঁকি কমায়।
এমনকি একটি সঠিকভাবে নির্বাচিত ইনসুলেটর যদি পরিবহনের সময় ক্ষতিগ্রস্থ হয় বা ভুলভাবে ইনস্টল করা হয় তবে তা কম পারফর্ম করতে পারে। একটি সুশৃঙ্খল পরিদর্শন এবং ইনস্টলেশন প্রক্রিয়া উদ্দিষ্ট বৈদ্যুতিক এবং যান্ত্রিক কর্মক্ষমতা সংরক্ষণ করতে সাহায্য করে।
পরিদর্শনের ফ্রিকোয়েন্সি ইউটিলিটির রক্ষণাবেক্ষণ নীতি, সরঞ্জামের অবস্থা, পরিবেশগত তীব্রতা এবং অপারেটিং ইতিহাসকে প্রতিফলিত করা উচিত। উচ্চ-দূষণ বা উপকূলীয় স্থাপনাগুলিতে পরিচ্ছন্ন পরিবেশ থেকে বিভিন্ন পরিদর্শন এবং পরিষ্কারের ব্যবস্থার প্রয়োজন হতে পারে। রক্ষণাবেক্ষণের সিদ্ধান্তগুলি সর্বজনীন সময়সূচীর পরিবর্তে নথিভুক্ত সাইটের প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
ইনস্টলেশনের জন্য প্রয়োজনীয় যান্ত্রিক সহায়তা প্রদান করার সময় এর প্রাথমিক উদ্দেশ্য হল গ্রাউন্ডেড স্ট্রাকচার থেকে শক্তিযুক্ত কন্ডাক্টর বা উপাদানগুলিকে বৈদ্যুতিকভাবে বিচ্ছিন্ন করা। এটি সঠিকভাবে নির্বাচিত এবং ইনস্টল করার সময় ফুটো বর্তমান এবং ফ্ল্যাশওভার প্রতিরোধ করতে সহায়তা করে।
চীনামাটির বাসন, কাচ এবং সিলিকন রাবার যৌগিক উপকরণ সাধারণ বিকল্প। সর্বোত্তম পছন্দ ভোল্টেজের প্রয়োজনীয়তা, যান্ত্রিক লোড, দূষণের মাত্রা, আবহাওয়ার এক্সপোজার, মাউন্টিং ডিজাইন এবং রক্ষণাবেক্ষণের বিবেচনার উপর নির্ভর করে।
হুইক্সিং 45kV–220kV অ্যাপ্লিকেশান কভার হিসাবে তার বৈশিষ্ট্যযুক্ত উচ্চ ভোল্টেজ অন্তরক পরিসীমা বর্ণনা করে। এটির প্রকাশিত চীনামাটির বাসন পোস্ট ইনসুলেটর টেবিলটি অন্যান্য সিস্টেম ভোল্টেজ ক্লাসের জন্য নির্বাচিত মডেলগুলিও তালিকাভুক্ত করে। ক্রেতাদের তাদের প্রকল্পের জন্য প্রয়োজনীয় সঠিক মডেল এবং রেটিং নিশ্চিত করতে হবে।
ক্রিপেজের দূরত্ব প্রযোজ্য নিরোধক সমন্বয় প্রয়োজনীয়তা, দূষণের তীব্রতা, পরিবেশগত অবস্থা এবং প্রাসঙ্গিক মানগুলি থেকে নির্ধারণ করা উচিত। এটি শুধুমাত্র নামমাত্র সিস্টেম ভোল্টেজের সাথে মেলে নির্বাচন করা উচিত নয়।
প্রযুক্তিগত ডেটা শীট, অনুমোদিত মাত্রিক অঙ্কন, প্রযোজ্য পরীক্ষার রিপোর্ট, পরিদর্শন ডকুমেন্টেশন, ইনস্টলেশন নির্দেশাবলী এবং প্রয়োজনীয় মানগুলির নিশ্চিতকরণের জন্য অনুরোধ করুন। প্রজেক্ট-নির্দিষ্ট ডকুমেন্টেশন যাচাই করতে সাহায্য করে যে নির্বাচিত পণ্যটি ইঞ্জিনিয়ারিং ডিজাইনের সাথে মেলে।
হ্যাঁ, যদি নির্বাচিত নকশাটি সাইটের দূষণ, লবণ স্প্রে, আর্দ্রতা, তাপমাত্রা এবং রাসায়নিক এক্সপোজারের জন্য উপযুক্ত হয়। এই পরিবেশের জন্য উপাদান পছন্দ, ক্রিপেজ দূরত্ব, রক্ষণাবেক্ষণ পরিকল্পনা এবং প্রকল্প-নির্দিষ্ট যাচাইকরণ গুরুত্বপূর্ণ।
একটি উচ্চ ভোল্টেজ অন্তরক নিরাপদ এবং নির্ভরযোগ্য বিদ্যুৎ পরিকাঠামোর একটি গুরুত্বপূর্ণ অংশ। এর কার্যকারিতা বৈদ্যুতিক রেটিং, যান্ত্রিক শক্তি, ক্রীপেজ দূরত্ব, উপাদান নির্বাচন, পরিবেশগত উপযুক্ততা এবং ইনস্টলেশন মানের সঠিক সমন্বয়ের উপর নির্ভর করে। সংগ্রহের আগে একটি পুঙ্খানুপুঙ্খ প্রযুক্তিগত পর্যালোচনা সামঞ্জস্য সমস্যা কমাতে পারে, রক্ষণাবেক্ষণ পরিকল্পনা উন্নত করতে পারে এবং দীর্ঘমেয়াদী নেটওয়ার্ক নির্ভরযোগ্যতা সমর্থন করতে পারে।
হুইক্সিং ট্রান্সমিশন লাইন, সাবস্টেশন, পুনর্নবীকরণযোগ্য শক্তি সুবিধা এবং শিল্প পাওয়ার সিস্টেমের জন্য উচ্চ-ভোল্টেজ নিরোধক সমাধান সরবরাহ করে। আপনি যদি একটি নতুন ইনস্টলেশন, গ্রিড আপগ্রেড বা সরঞ্জাম প্রতিস্থাপনের জন্য একটি ইনসুলেটর সোর্স করছেন, তাহলে পণ্যের বৈশিষ্ট্য পর্যালোচনা করুন এবংআমাদের সাথে যোগাযোগ করুনআপনার ভোল্টেজ ক্লাস, যান্ত্রিক প্রয়োজনীয়তা, অপারেটিং পরিবেশ এবং প্রকল্পের পরিমাণ সহ। Huixing এর দল আপনাকে একটি উপযুক্ত কনফিগারেশন সনাক্ত করতে এবং আপনার সংগ্রহ মূল্যায়নের জন্য প্রয়োজনীয় প্রযুক্তিগত তথ্য প্রদান করতে সাহায্য করতে পারে।
