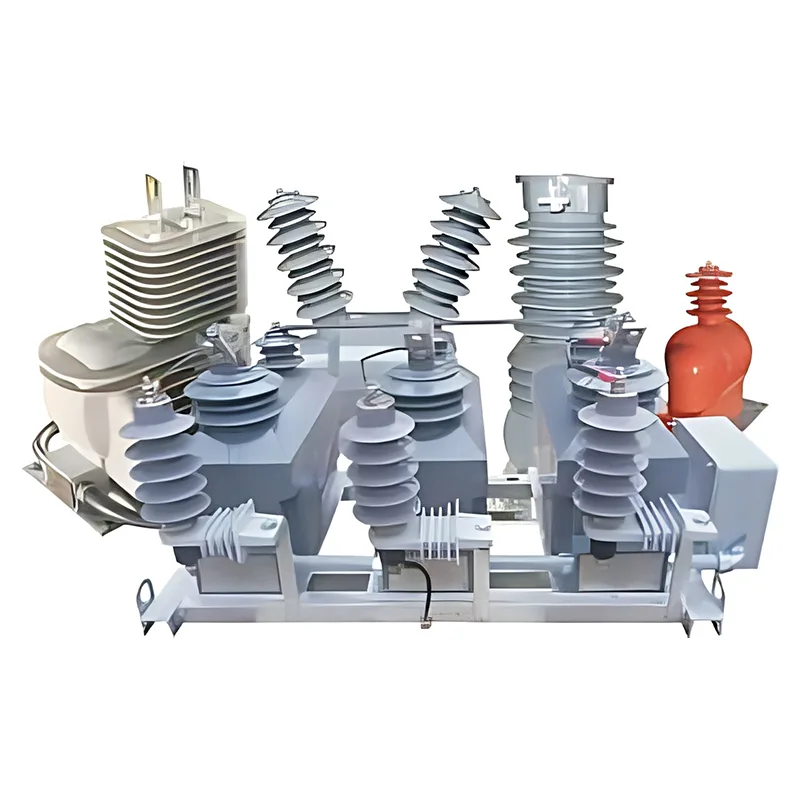

মাঝারি ভোল্টেজ যন্ত্র ট্রান্সফরমার

মিডিয়াম ভোল্টেজ ইন্সট্রুমেন্ট ট্রান্সফরমার হল 10-17.5kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য কোর সেন্সিং এবং মেজারিং ইউনিট। তারা সঠিকভাবে উচ্চ স্রোত এবং ভোল্টেজগুলিকে শক্তি মিটারিং, সিস্টেম পর্যবেক্ষণ এবং প্রতিরক্ষামূলক রিলেিংয়ের জন্য আদর্শ নিম্ন-স্তরের সংকেতগুলিতে নামিয়ে দেয়। উচ্চ-ভোল্টেজ পাওয়ার সার্কিট এবং লো-ভোল্টেজ কন্ট্রোল সিস্টেমের মধ্যে গুরুত্বপূর্ণ লিঙ্ক হিসাবে পরিবেশন করে, তারা আন্তর্জাতিক মান মেনে চলে এবং নিরাপদ, দক্ষ এবং স্থিতিশীল গ্রিড অপারেশনের জন্য কঠিন ডেটা সমর্থন প্রদান করে।

প্রাথমিক ক্ষেত্র অ্যাপ্লিকেশন

আউটডোর সাবস্টেশনে মিটারিং এবং সুরক্ষা সার্কিট

10-17.5kV বহিরঙ্গন সাবস্টেশনের মিটারিং এবং সুরক্ষা লুপে ইনস্টল করা, তারা উচ্চ-নির্ভুল শক্তি মিটারিং প্রয়োজনীয়তা মেটাতে সিঙ্ক্রোনাসভাবে বর্তমান এবং ভোল্টেজ সংকেত সংগ্রহ করে। IEC 60044-1 এবং ANSI C57.13 এর সাথে সম্পূর্ণরূপে অনুগত, তারা পাওয়ার বিলিং এবং গ্রিড অপারেশন পরিচালনার জন্য অত্যন্ত সুনির্দিষ্ট এবং স্থিতিশীল ডেটা সংগ্রহ অর্জন করে।

ডিস্ট্রিবিউশন লাইন এবং সরঞ্জামের জন্য সুরক্ষা সার্কিট

মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন লাইন, পাওয়ার ট্রান্সফরমার এবং ক্যাপাসিটর ব্যাঙ্কগুলির সুরক্ষা সার্কিটে প্রয়োগ করা হয়েছে, এই ট্রান্সফরমারগুলি 1 সেকেন্ডের জন্য 80In এর রেটযুক্ত স্বল্প-সময়ের তাপীয় প্রবাহ এবং 2.5×80In এর একটি রেটযুক্ত গতিশীল কারেন্ট সহ্য করে। ওভারলোড এবং পাওয়ার সরঞ্জামগুলির জন্য শর্ট-সার্কিট সুরক্ষা সমর্থন করার জন্য তারা দ্রুত ফল্ট সিগন্যাল ক্যাপচার করে।

বহিরঙ্গন বৈদ্যুতিক সরঞ্জাম জন্য আনুষঙ্গিক

বহিরঙ্গন পোল-মাউন্ট করা সুইচ, রিং প্রধান ইউনিট এবং অন্যান্য বহিরঙ্গন পাওয়ার সরঞ্জামগুলির জন্য মিলিত সমন্বিত উপাদান হিসাবে কাস্টমাইজ করা হয়েছে, তারা সিপিই-টাইপ আউটডোর ওয়াল বুশিংগুলির সাথে সজ্জিত। এই কাঠামো অতিরিক্ত প্রতিরক্ষামূলক হাউজিং বা সহায়ক কাঠামো ছাড়াই স্থিতিশীল বহিরঙ্গন অপারেশন সক্ষম করে।

স্থান-সীমাবদ্ধ কমপ্যাক্ট ডিস্ট্রিবিউশন ইনস্টলেশন

স্পেস-লিমিটেড কমপ্যাক্ট ডিস্ট্রিবিউশন স্টেশন এবং বক্স-টাইপ সাবস্টেশনের জন্য আদর্শ, এই ইন্টিগ্রেটেড কাস্ট-টাইপ ট্রান্সফরমারগুলি 3CT এবং 3PT কে একটি একক ইউনিটে একত্রিত করে ইনস্টলেশনের স্থানকে ব্যাপকভাবে কমিয়ে দেয়। একটি 600V টার্মিনাল নিরোধক স্তরের সাথে, তারা ঘনভাবে সাজানো পাওয়ার সরঞ্জাম লেআউটগুলিতে পুরোপুরি ফিট করে।

বাধ্যতামূলক প্রযুক্তিগত সুবিধা

মাঝারি-ভোল্টেজ যন্ত্র ট্রান্সফরমারগুলিতে পাঁচটি বিশিষ্ট প্রযুক্তিগত শক্তি রয়েছে, যা আধুনিক মাঝারি-ভোল্টেজ বিতরণ নেটওয়ার্কগুলির জন্য আদর্শ পণ্য তৈরি করে:

ইন্টিগ্রেটেড ডিজাইন স্থান বাঁচায় এবং খরচ কমায়

3CT এবং 3PT একীভূত করা অল-ইন-ওয়ান কাস্ট স্ট্রাকচার কারেন্ট এবং ভোল্টেজ ট্রান্সফরমারগুলির পৃথক ইনস্টলেশনকে সরিয়ে দেয়। এটি কার্যকরভাবে ইনস্টলেশনের স্থান কমিয়ে দেয়, সাইটের তারের সংযোগকে সহজ করে এবং সামগ্রিক প্রকল্প নির্মাণ খরচ কমায়।

সুপিরিয়র আউটডোর অভিযোজনযোগ্যতা এবং অপারেশনাল নির্ভরযোগ্যতা

17.5/38/95kV এর নিরোধক স্তরের সাথে উচ্চ-পারফরম্যান্স কাস্ট রজন নিরোধক গ্রহণ করা, তারা চমৎকার আবহাওয়া প্রতিরোধের প্রস্তাব দেয় এবং সরাসরি বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত। তারা শর্ট সার্কিট দ্বারা সৃষ্ট গুরুতর তাপীয় এবং ইলেক্ট্রোডাইনামিক প্রভাব সহ্য করতে পারে, একটি অতি-নিম্ন দীর্ঘমেয়াদী ব্যর্থতার হার বৈশিষ্ট্যযুক্ত।

জটিল অপারেটিং অবস্থার জন্য ব্যতিক্রমী ওভারলোড ক্ষমতা

তারা রেটেড কারেন্টের 120% (1.2In) এ অবিচ্ছিন্ন অপারেশন সমর্থন করে এবং 8 ঘন্টা পর্যন্ত 130%~150% রেট করা বর্তমান ওভারলোডের অধীনে কাজ করতে পারে। চমৎকার ওভারলোড অভিযোজনযোগ্যতা আধুনিক বিতরণ নেটওয়ার্কগুলির ঘন ঘন লোড ওঠানামার চাহিদা পূরণ করে।

পরিমাপ এবং সুরক্ষা ফাংশন জন্য দ্বৈত নির্ভরযোগ্যতা

FS=5 এর একটি ইন্সট্রুমেন্ট সিকিউরিটি ফ্যাক্টর এবং 3kVef এর একটি স্থিতিশীল সেকেন্ডারি উইন্ডিং ভোল্টেজ সহ, তারা সুনির্দিষ্ট সিগন্যাল ট্রান্সমিশন নিশ্চিত করে। তারা শক্তি মিটারিং এবং সুরক্ষা ডিভাইসের জন্য নির্ভরযোগ্য ট্রিপিং সংকেত আউটপুট জন্য উচ্চ নির্ভুলতা মান সন্তুষ্ট. IEC 61869-1 এবং IEC 61869-4 এর সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ, তারা গ্লোবাল গ্রিড সুবিধাগুলির সাথে ব্যাপক সামঞ্জস্যতা বৈশিষ্ট্যযুক্ত।

সহজ ইনস্টলেশন, কম রক্ষণাবেক্ষণ, দীর্ঘ সেবা জীবন

তাদের কমপ্যাক্ট প্রাক-ক্যালিব্রেটেড ডিজাইনের জন্য কোনও জটিল অন-সাইট কমিশনিংয়ের প্রয়োজন নেই এবং অতিরিক্ত সুরক্ষা ছাড়াই আউটডোর ইনস্টলেশনের অনুমতি দেয়। কাস্ট রজন ঘেরটি চমৎকার আর্দ্রতা-প্রমাণ, ধুলো-প্রমাণ এবং অ্যান্টি-এজিং কর্মক্ষমতা প্রদান করে, প্রায় কোনও রুটিন রক্ষণাবেক্ষণের প্রয়োজন হয় না। দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে শুধুমাত্র নিয়মিত চাক্ষুষ পরিদর্শন প্রয়োজন, উচ্চ ব্যবহারিকতা এবং খরচ-কার্যকারিতা প্রদান করে।
