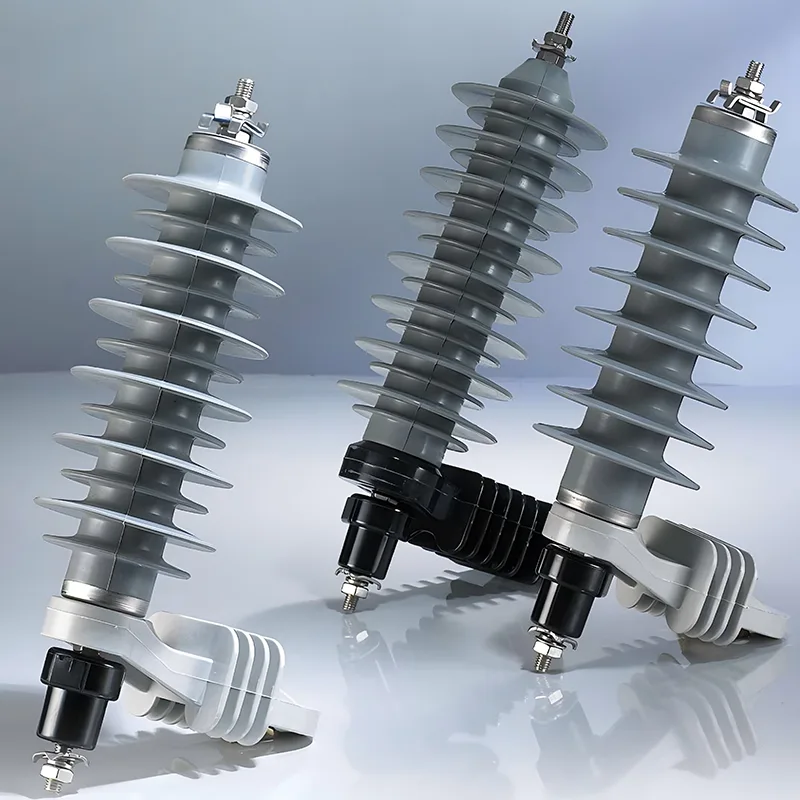

মাঝারি ভোল্টেজ সার্জ অ্যারেস্টারগুলি হল 10-35kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য অত্যাবশ্যক প্রতিরক্ষামূলক উপাদান, বিশেষত বজ্রপাত এবং স্যুইচিং অ্যাকশনের দ্বারা সৃষ্ট বিপজ্জনক ক্ষণস্থায়ী ওভারভোল্টেজগুলি থেকে বৈদ্যুতিক সুবিধাগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে৷ মাঝারি-ভোল্টেজ পাওয়ার গ্রিডগুলির জন্য প্রতিরক্ষার প্রথম লাইন হিসাবে, তারা সরঞ্জামের ব্যর্থতা প্রতিরোধ করে, বিদ্যুৎ বিভ্রাট হ্রাস করে এবং শহুরে এবং গ্রামীণ বিতরণ নেটওয়ার্কগুলির স্থিতিশীল অপারেশন নিশ্চিত করে।
10-35kV ওভারহেড ডিস্ট্রিবিউশন নেটওয়ার্কের ট্রাঙ্ক লাইন, শাখা লাইন এবং লাইন কোণে ইনস্টল করা, মাঝারি ভোল্টেজ সার্জ অ্যারেস্টার কার্যকরভাবে বাজ-প্ররোচিত তাত্ক্ষণিক ওভারভোল্টেজগুলিকে দমন করে। তারা লাইন ইনসুলেশন ব্রেকডাউন এবং সরঞ্জামের ক্ষতি এড়ায়, প্রধান ট্রান্সমিশন রুটে অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করে।
মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন ট্রান্সফরমার, সুইচগিয়ার এবং ক্যাবল টার্মিনেশন সহ মূল সুবিধাগুলির ইনলেট এবং আউটলেট প্রান্তে লাগানো, এই অ্যারেস্টারগুলি সুইচিং এবং বাজ ওভারভোল্টেজ উভয় থেকে শক্তি শোষণ করে, মূল শক্তি সরঞ্জামগুলির জন্য একটি দৃঢ় প্রতিরক্ষামূলক ঢাল তৈরি করে।
10-35kV সাবস্টেশনে বাসবার সেকশন, ইন্সট্রুমেন্ট ট্রান্সফরমারের সেকেন্ডারি সার্কিট এবং রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ ডিভাইসে ব্যবহৃত হয়, এগুলি রেট অপারেটিং ভোল্টেজের অধীনে অবিচলিতভাবে চলে এবং সাবস্টেশনের অভ্যন্তরে নির্ভুলতা পরিমাপ ও নিয়ন্ত্রণ ডিভাইসগুলির স্থায়ী ক্ষতি এড়ায়।
তারা শহুরে এবং গ্রামীণ বিতরণ নেটওয়ার্কে তারের এবং ওভারহেড লাইনের মধ্যে বহিরঙ্গন পোল-মাউন্ট করা সরঞ্জাম এবং সংযোগ পয়েন্টগুলিকে সুরক্ষিত করার জন্য আদর্শ। চমৎকার আবহাওয়া প্রতিরোধের সাথে, তারা গুরুতর বহিরঙ্গন পরিস্থিতিতে নির্ভরযোগ্যভাবে পারফর্ম করে এবং বিক্ষিপ্ত বিদ্যুৎ বিতরণ সাইটগুলির জন্য সম্পূর্ণ-রেঞ্জ ওভারভোল্টেজ সুরক্ষা প্রদান করে।
মাঝারি ভোল্টেজ সার্জ অ্যারেস্টাররা চারটি মূল উচ্চতর বৈশিষ্ট্য নিয়ে গর্ব করে, যা তাদের ওভারভোল্টেজ সুরক্ষার জন্য একটি আদর্শ সমাধান করে তোলে:
উন্নত গ্যাপলেস জিঙ্ক অক্সাইড কোর দিয়ে নির্মিত, এগুলিতে অসামান্য নন-লিনিয়ার ভোল্ট-অ্যাম্পিয়ার বৈশিষ্ট্য রয়েছে। তারা সাধারণ অপারেটিং ভোল্টেজের অধীনে মাইক্রোঅ্যাম্পিয়ার থেকে মিলিঅ্যাম্পিয়ার রেঞ্জের মধ্যে অতি-নিম্ন লিকেজ কারেন্ট রাখে। যখন ওভারভোল্টেজ দেখা দেয়, তখন তাদের প্রতিরোধ ক্ষমতা দ্রুত হ্রাস পায় যাতে উদ্বৃত্ত শক্তি দ্রুত নিঃসৃত হয় এবং দ্রুত সুরক্ষা অর্জন করে।
সিলিকন রাবার কম্পোজিট বা চীনামাটির বাসন সরবরাহ করা হয়, তাদের উচ্চ আর্দ্রতা এবং ভারী দূষণের মতো কঠোর পরিবেশ প্রতিরোধ করার জন্য দুর্দান্ত সিল করার ক্ষমতা রয়েছে। তাদের রেট করা ভোল্টেজগুলি মাঝারি-ভোল্টেজ পাওয়ার সিস্টেমের সাথে পুরোপুরি সামঞ্জস্যপূর্ণ, সহজ এবং নমনীয় ইনস্টলেশন সক্ষম করে।
তাদের সহজ এবং হালকা ওজনের কাঠামোর কারণে, মাঝারি ভোল্টেজ সার্জ অ্যারেস্টারদের কোন জটিল দৈনিক রক্ষণাবেক্ষণের প্রয়োজন হয় না, শুধুমাত্র রুটিন ভিজ্যুয়াল পরিদর্শনের প্রয়োজন হয়। ত্রুটিপূর্ণ পণ্যগুলি দ্রুত প্রতিস্থাপিত করা যেতে পারে, যা পুরো পরিষেবা জীবনের সময় রক্ষণাবেক্ষণের কাজের চাপ এবং অপারেটিং খরচ কমিয়ে দেয়।
প্রথাগত সার্জ অ্যারেস্টার থেকে ভিন্ন, গ্যাপলেস স্ট্রাকচার সাধারণ ত্রুটিগুলি যেমন গ্যাপ বার্ধক্য এবং নিরোধক ব্যর্থতাকে বাতিল করে, প্রতিরক্ষামূলক স্থিতিশীলতাকে ব্যাপকভাবে বৃদ্ধি করে এবং পরিষেবা জীবন দীর্ঘায়িত করে। এগুলি অন্যান্য ডিস্ট্রিবিউশন নেটওয়ার্ক ডিভাইসগুলির সাথে ভাল মেলে এবং কার্যকরভাবে পুরো পাওয়ার গ্রিডের সামগ্রিক নিরোধক স্তর বাড়ায়।
|
MOA প্রকার |
MOA রেট দেওয়া হয়েছে |
এমসিওভি |
1/10μs খাড়া |
8/20μs বাজ |
30/60μs স্যুইচিং |
2ms আয়তক্ষেত্রাকার |
4/10μs উচ্চ |
|
kV(r.m.s) |
太kV |
A |
kA |
||||
|
YH5W-3 |
3 |
2.55 |
11.3 |
9 |
8.90 |
150 |
65 |
|
YH5W-6 |
6 |
5.10 |
22.6 |
18 |
16.8 |
150 |
65 |
|
YH5W-9 |
9 |
7.65 |
33.7 |
27 |
23.8 |
150 |
65 |
|
YH5W-10 |
10 |
8.40 |
36.0 |
30 |
26.4 |
150 |
65 |
|
YH5W-11 |
11 |
9.40 |
40.0 |
33 |
30.0 |
150 |
65 |
|
YH5W-12 |
12 |
10.2 |
42.2 |
36 |
31.7 |
150 |
65 |
|
YH5W-15 |
15 |
12.7 |
51.0 |
45 |
38.5 |
150 |
65 |
|
YH5W-18 |
18 |
15.3 |
61.5 |
54 |
46.5 |
150 |
65 |
|
YH5W-21 |
21 |
17.0 |
71.8 |
63 |
54.5 |
150 |
65 |
|
YH5W-24 |
24 |
19.5 |
82.0 |
72 |
62.6 |
150 |
65 |
|
YH5W-27 |
27 |
22.0 |
92.0 |
81 |
69.8 |
150 |
65 |
|
YH5W-30 |
30 |
24.4 |
102 |
90 |
79.0 |
150 |
65 |
|
YH5W-33 |
33 |
27.5 |
112 |
99 |
86.7 |
150 |
65 |
|
YH5W-36 |
36 |
29.0 |
117 |
103 |
92.4 |
150 |
65 |
|
YH5W-39 |
39 |
31.5 |
123 |
108 |
94.0 |
150 |
65 |
|
YH5W-42 |
42 |
34.0 |
126 |
111 |
101 |
150 |
65 |
|
YH5W-45 |
45 |
36.5 |
128 |
119 |
105 |
150 |
65 |
|
YH5W-48 |
48 |
39.0 |
139 |
127 |
110 |
150 |
65 |
|
YH5W-51 |
51 |
40.8 |
151 |
134 |
115 |
150 |
65 |
|
YH5W-54 |
54 |
42.0 |
160 |
143 |
119 |
150 |
65 |
|
YH5W-60 |
60 |
48.0 |
178 |
159 |
132 |
150 |
65 |
|
YH5W-66 |
66 |
53.0 |
196 |
175 |
145 |
150 |
65 |
|
YH5W-69 |
69 |
55.2 |
205 |
183 |
152 |
150 |
65 |
